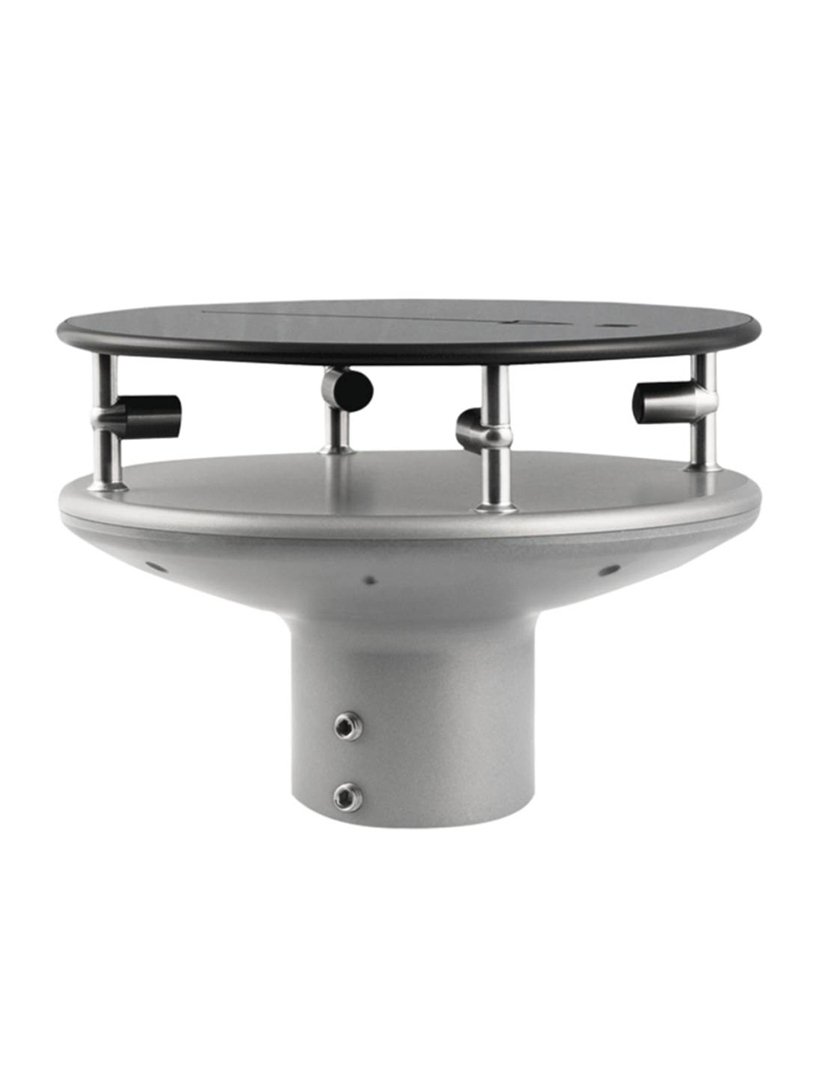

4.3875.XX.XXX Kompakt Ultrasonik Anemometre
4.3875.XX.XXX Kompakt Ultrasonik Anemometre aşağıdaki ölçümler yapılabilir :
- Ortagonal rüzgar hızı vektörleri (X- ve Y-mesafesi)
- Skalar / vektörel rüzgar hızı & rüzgar yönü
- Akustik-gerçek sıcaklık
Klasik
anemometreler ile karşılaştırıldığında, ölçüm prensibi, en yüksek doğruluk ile,
hareketli değişken boyutlarının eylemsizlik içermeyen ölçümüne imkan
tanımaktadır.
Veri, ASCII Thies formatı veya MODBUS RTU protokolüne uygun olarak standart sinyal ve/veya dijital olarak elde edilebilir.
Cihaz, gerektiğinde, kirtik ortam sıcaklıklarında otomatik olarak ısıtılmaktadır. Bu şekilde donma nedeniyle cihaz arızası riski minimize edilmiştir.
4.3875.2X.XXX cihazı ek bir baro transmittere sahiptir.
Uygulama Alanları
- Rüzgar enerjisi santralleri
- Endüstriyel otomasyon
- Rüzgar ikaz sistemleri, yapı inşası ve yapı güvenliği
- Meteoroloji
- Klimatoloji
- Trafik mühendisliği, havacılık ve navigasyon
Diğer Seçenekler
-
Aksesuarlar
- 50775x
- 508696
- 9.1700.98.x01
|
Rüzgar Hızı |
|
|
Ölçüm Aralığı |
0 – 75 m/s |
|
Çözünürlük |
0.1 m/s (standart), 0.01 m/s (özel telegram) |
|
Doğruluk |
± 0.2 m/s (< 5 m/s) / ± %2 m/s (5-60 m/s) |
|
Rüzgar Yönü |
|
|
Ölçüm Aralığı |
0 - 360 o |
|
Çözünürlük |
1o (standart) |
|
Doğruluk |
± 2o (Rüzgar hızı > 1m/s) |
|
Gerçek Sıcaklık |
|
|
Ölçüm Aralığı |
(-50) - (+70) oC |
|
Çözünürlük |
0.1 K |
|
Doğruluk |
± 2 K |
|
Dijital Veri Çıkış |
|
|
Arayüz |
RS485 / RS422 |
|
Veri İletişim Hızı |
1200 – 921600 Baud |
|
Veri Değerleri |
Anlık değerler, ortalama değerler, standart sapma |
|
Çıkış Ölçüm Aralığı |
10 milisaniyede 1 - 10 saniyede 1 |
|
Durum Sinyalleri |
Isıtma, mesafe hatası, ölçüm kısmı sıcaklığı |
|
Protokol |
ASCII, MODBUS RTU |
|
Analog Veri Çıkış |
|
|
Rüzgar Hızı |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Akım Çıkışı |
Max. 300 |
|
Rüzgar Yönü |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Voltaj Çıkış |
Min. 3000 |
|
Çözünürlük |
16 bit |
|
Analog Veri Girişi (Alternatif) |
|
|
Kanal |
3 |
|
Çözünürlük |
16 bit |
|
Çalışma Gerilimi |
|
|
Elektronik |
8-60 V DC veya 12-42 V AC / 1.2 W |
|
Isıtma |
24 V AC/DC, 250 W maksimum |
|
Isıtma |
|
|
Isıtılan Komponentler |
Taban plaka, muhafaza plaka, ultrasonik güç çeviriciler |
|
Genel |
|
|
Bus Operasyonu |
98 sensöre kadar |
|
Elektrik Bağlantısı |
8 kanallı soketli bağlantı |
|
Montaj |
1.5 inç çapında direk üstüne montaj |
|
Gövde |
Alüminyum, sert anotlanmış |
|
Koruma Sınıfı |
IP 67 |
|
Ebatlar |
Ø 200 x 144 mm |
|
Ağırlık |
Yaklaşık 2 kg |
|
Ürün Kodu |
4.3875.00.340 |
4.3875.01.300 |
|
Dijital Veri Çıkışı |
||
|
Veri İletişim Hızı (baud) |
9600 |
9600 |
|
Duplex Modu |
Tam duplex |
Yarı duplex |
|
Data telegram |
VDT Telegram (telegram 2) |
Bağımsız veri çıkışı yok |
|
Çıkış Ölçüm Aralığı |
Saniyede 10 |
- |
|
Analog Veri Çıkışı |
||
|
Tipi |
- |
3 x 0-20 mA |
