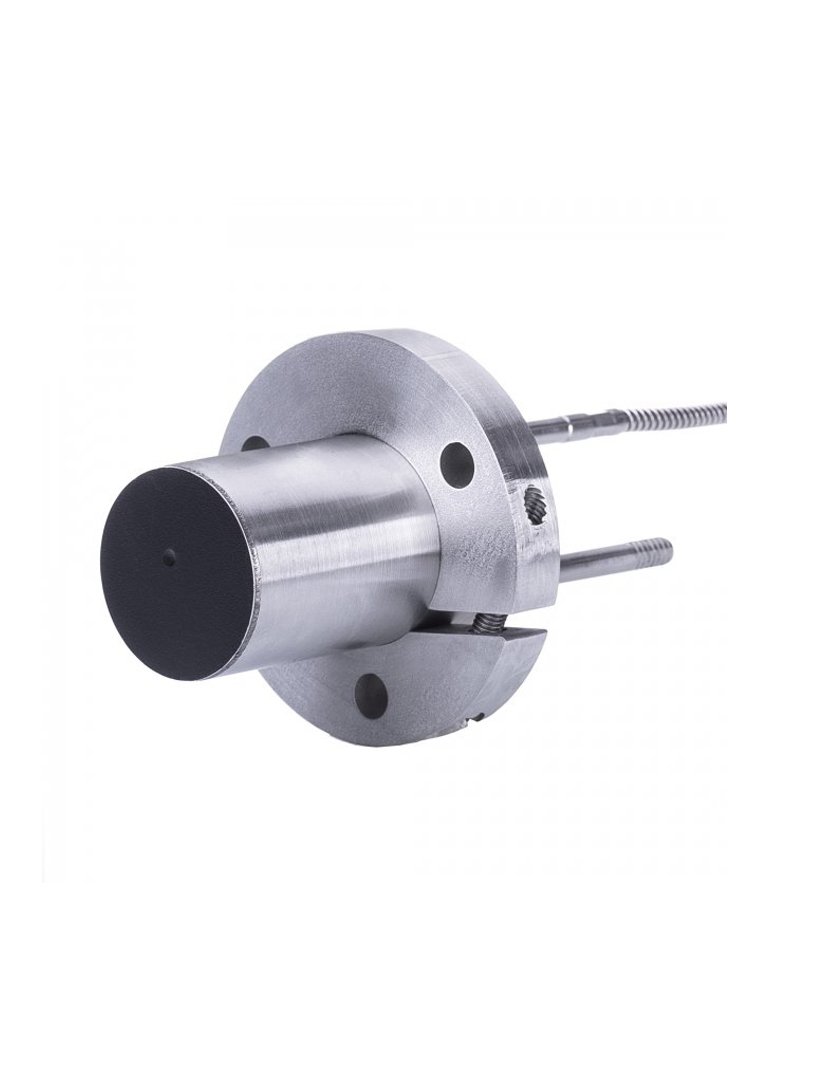

HFS01 Yüksek Isılar İçin Isı Akısı Sensörü
HFS01, yüksek seviyeli radyatif ve konvektif ısı akısını ölçen su soğutmalı bir sensördür. Konsantre solar ışınımı (800 x konsantre direkt solar radyasyon) ve yüksek yoğunluklu alevlere (gaz brülörleri, kömür yangınları) ilişkin çalışmalar için tasarlanmıştır. HFS01, tamamen metal / seramik gövdeye ve sağlam bir sensöre sahiptir ve zorlu koşullarda çalışabilmesi için yüksek sıcaklık kablosuyla donatılmıştır.
|
Ölçülen Değer |
Isı akısı, sıcaklık |
|
Ölçüm Aralığı |
0 - 800 x 103 W/m2 |
|
Isı Akışı Sensörü |
Termopil |
|
Sıcaklık Sensörü |
K tipi termokupl |
|
Hassasiyet (nominal) |
9 x 10-9 V / (W/m2) |
|
Kalibrasyon İzlenebilirliği |
SI birimlerine kadar |
|
Nominal Çalışma Sıcaklığı |
|
|
Sensör ve Siyah Kaplama |
(-30) - (+650) oC |
|
Yüksek Sıcaklık Kablosu |
(-30) - (+900) oC |
|
Düşük Sıcaklık Uzatma Kablosu |
(-30) - (+240) oC |
|
IP Sınıfı |
IP 67 |
|
Yüksek Sıcaklık Kablosu |
1 metre |
|
Düşük Sıcaklık Uzatma Kablosu |
3 metre |
|
Nominal Soğutma Suyu Sıcaklık |
10 - 30 oC |
|
Nominal Soğutma Suyu Akışı |
> 30 l/saat (0.01 l/san), tercihen 100 l/saat (0.03 l/san) |
|
Çıkış Sinyali |
DC Voltaj |
|
Çıkış Sinyali Aralığı |
10 mV |
|
Spektral Ölçüm Aralığı |
0 – 50 x 10-6 m |
|
Görüş Alanı |
0 - 180o |
|
Siyah Kaplama Yayma |
0.92 (varsayılır) |
