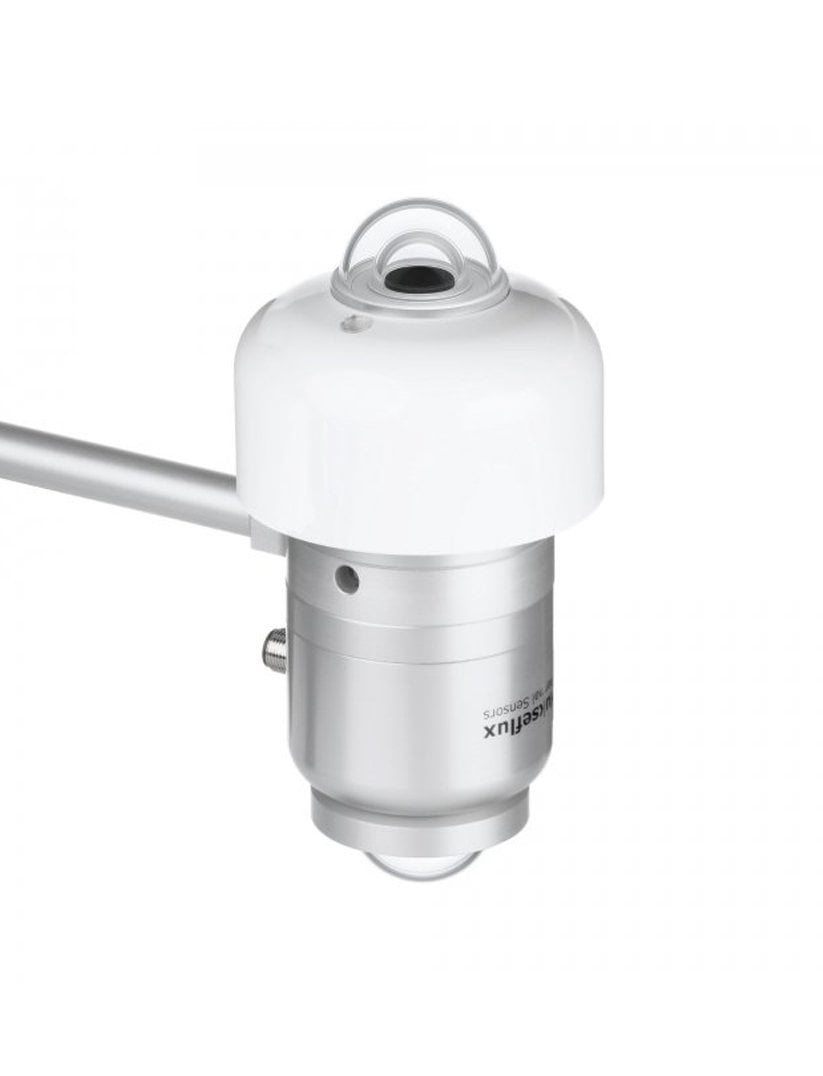

SRA15 Class B Albedometre
SRA15 serisi dijital spektrally flat Class B albedometre, global ve yansıyan solar radyasyon ile solar albedosunu veya solar yansımasını ölçen bir cihazdır. SRA15, 2 adet Class B SR15 piranometre ve AMF03 albedometre montaj aparatından oluşmaktadır. Her piranometrenin bir termopil sensörü vardır, yukarı bakan bir global solar radyasyonunu, aşağı bakan yansıyan solar radyasyonu ölçmektedir. SRA15, en son Iso ve WMO gerekliliklerini karşılamaktadır. Mödüler tasarımı kalibrasyon ve bakım faaliyetlerini kolaylaştırır.
SRA15 serisi albedometreler farklı çıkış seçenekleri sunmaktadır
- SR15-D1 piranometre seçeneği ile dijital Modbus RS-485 çıkış
- SR15-A1 piranometre seçeneği ile analog milivolt çıkış
- SR15-D2A2 piranometre seçeneği ile TTL Modbus RTU ve 4-20mA çıkış
Uygulama Alanları
- İki yüzlü solar modüller ile Güneş pili (PV) sistem performansı takibi
- Yüksek doğruluk gerektiren meteorolojik gözlemler
- Yapı fiziği, çatı yansıtma çalışmaları
Yansıtma faktörü yani albedoyu ölçmede kullanılan alettir. Albedo, herhangi bir nesnenin yüzeyinin, elektromanyetik ışınımı yansıtma oranıdır. Diğer bir deyişle, güneşten gelen radyasyonun nesne tarafından yansıtılan kısmıdır. Bu oran, nesne yüzeyinin dokusuna, rengine ve genişliğine bağlıdır. Yeryüzünde en yüksek albedo oranına sahip olancisimler, kum ve kar örtüsü iken en düşük albedo ormanlık alanlarda ve yani sürülmüş nemli topraklardadır. Yansıtabilirlik terimi ile eş anlamlıdır.
|
Ölçülen Değer |
Global solar radyasyon ve yansıtılan solar radyasyon |
|
Ölçülen Değer (Opsiyonel) |
Albedo veya solar yansıtma, net solar radyasyon |
|
SRA-15 Spesifikasyonlar |
|
|
Montaj Aparatı |
15 mm çaplı montaj aparatı |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
SR30-M2-D1 Spesifikasyonlar |
|
|
Konfigürasyon |
2 x Class B SR15-D1 ya da SR15-A1 ya da SR15-D2A2 |
|
Çıkış |
Dijital Modbus RS-485 (SR15-D1), analog milivolt (SR15-A1), TTL ModbuS RTU ve 4-20 mA (SR15-D2A2) |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Kalibrasyon İzlenebilirliği |
WRR |
|
Ölçüm Aralığı |
0 – 2000 W / m2 |
|
Sıcaklık Yanıtı |
< ± % 2 ((-10) - (+40) oC) |
|
Kablo Uzunluğu |
5 m |
