EFM-100C RS485 Kısa Mesafe Yıldırım Tespit Sistemi
Fırtına bulutları tarafından üretilen statik elektriği ölçen Boltek EFM-100 sadece yakındaki yıldırımı değil aynı zamanda yıldırıma yol açan atmosferik şartları da tespit edebilir. Yazılım sayesinde elektirk alan verisi bilgisayarda görüntülenebilmektedir.
Komple elektrik izolasyonu için, EFM-100 bilgisayara bir fiber optik kablo ile bağlanır. EFM-100 mükemmel dayanıklılık için korozyona karşı dayanım için alüminyum ve paslanmaz çelik yapıya, altın kaplama konnektörlere ve yüksek kalite fırçasız DC-motora sahiptir.
Fırtına bulutundaki elektrik yükü de ayrıca elektrik alan oluşturmaktadır. Bu alan yerde ölçülebilir.
Elektrik alan, elektrik potansyelinde fark oluştuğunda gelişir. Elektrik alan yeterince yükseldiğinde bunu saçınızdaki elektriklenme ile hissedebilirsiniz (Bu durum bir gökgürültü fırtına esnasında oluyorsa üzerinize yıldırım düşme riske vardır, gerekli önlemi alın).
Özellikler
- Yüksek doğrulukta yıldırım tespiti (0-38km)
- Yıldırıma yol açan hava şartlarını izler ve alarm verir.
- Opsiyonel fiber optik paketi ile standart RS485 veri çıkışı
- EFM-100’den bilgisayara elektrik izolasyonu
- Özelleştirilebilir alarm mesafeleri ve elektrik alan seviyeleri
- SMS ve E-mail ile alarm bildirimleri
- Bilgisayar başına 4 farklı lokasyon izlenebilir.

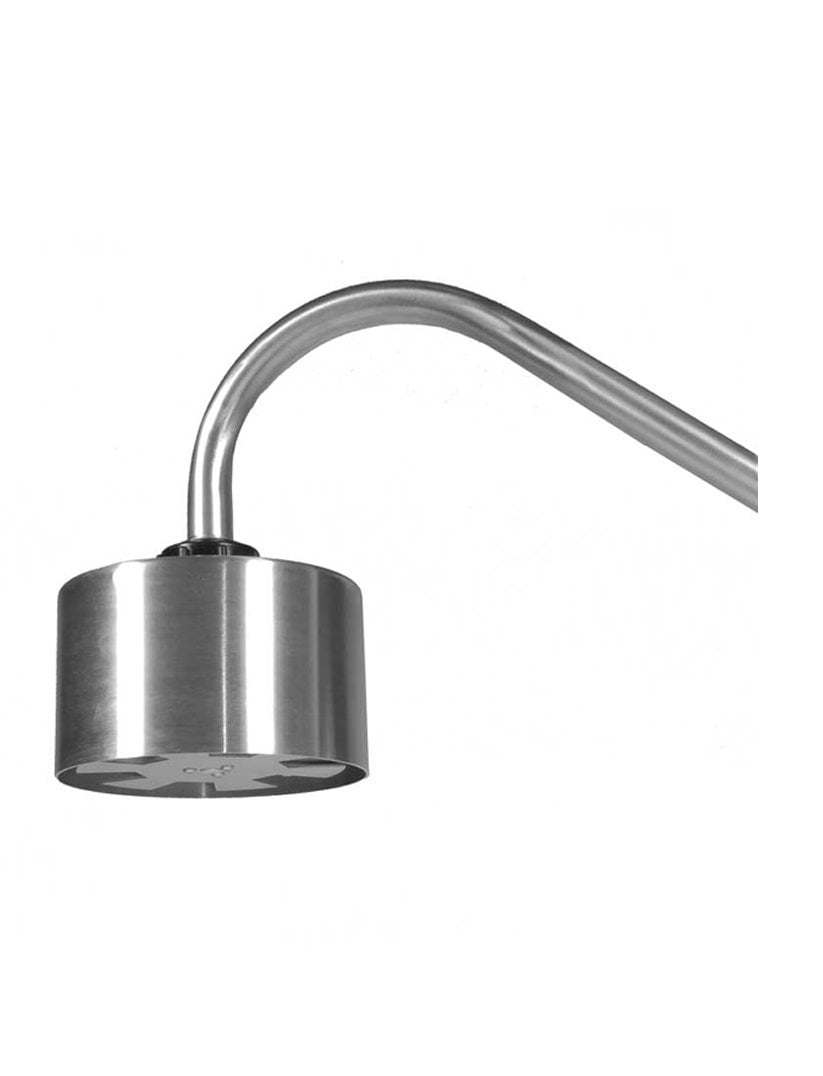

- Inverted montaj kiti, yoğun yağış esnasında yanlış alarm sayısını ciddi oranda azaltır.
- Korozyana karşı dayanım için alüminyum ve paslanmaz çelik parçalar
- Ücretsiz yazılım güncellemeleri
Sistem İçeriği
- EFM-100
- 30 metrelik güç/veri Cat5 kablo
- 220V AC güç ünitesi
- EFA-21 güç / RS485 USB Modülü
- USB kablo
- EFA-21 modülü için DIN rail clip
- 6x kısıtıcılı fiş
- Windows işletim sistemine uygun yazılım
EFM-100
|
Alarmlar |
|
|
Yüksek Alan Alarmları |
2 konfigüre edilebilir seviye (Kırmızı, Sarı) |
|
Yıldırım Mesafesi |
0-38 km |
|
Elektrik Alan Mesafesi |
(-20) – (+20) kV/m |
|
Tipik İlgi Alan Mesafesi |
(-5) – (+5) kV/m |
|
Doğruluk |
%5 ± 0.05 kV/m |
|
Yanıt Süresi |
0.1 saniye |
|
Yazılım Göstergelerı |
|
|
Yıldırım Yok (Yeşil) |
Yıldırım yok ise ve elektrik alan seviyeleri ayarlanmış alarm seviyelerinden düşük ise yanar. |
|
Yüksek Alan Alarmı (Sarı) |
Elektrik alan seviyesi, ayarlanmış yüksek alarm seviyesinin üzerinde ve ayarlanmış çok yüksek alarm seviyesinin altında ise yanar. |
|
Çok Yüksek Alan Alarmı (Kırmızı) |
Elektrik alan seviyesi, ayarlanmış çok yüksek alarm seviyesinin üzerinde ise yanar. |
|
Yıldırım (Mor) |
Yıldırım tespit edildiğinde yanar |
|
Yazılım |
|
|
İşletme Sistemi |
Microsoft Windows |
|
İletişim |
|
|
Veri Portu |
RS-232 (RS-485 seçeneği mevcuttur) |
|
RS-232 Formatı |
Sınırlı ASCII 9600 Baud, 8N1 |
|
Çözünürlük |
Dijital çıkış 0.01 kV/m, analog çıkış sonsuz |
|
Analog Veri |
Her 1 kV/m için 1 V fark |
|
EFM Veri Bağlantısı |
62.5/125 Multimod ST fiber optik |
|
Güç |
|
|
Konnektör |
2.1mm / 5.5mm koaksiyal |
|
DC Güç Kaynağı |
11.5 VDC – 14 VDC, 0.5 A |
|
AC Güç Kaynağı |
120-240 VAC |
|
Güç Tüketimi |
4W |
|
Muhafaza |
|
|
Malzeme |
Alüminyum |
|
IP Sınıfı |
IP 20 |
|
Boyutlar |
17cm çap x 13 cm |
|
Ağırlık |
1 kg |
|
Çevresel |
|
|
Çalışma Sıcaklığı |
(-40) - (+60) oC |
|
Çalışma Nem |
% 0-99, yoğuşmasız |
|
Onaylar |
CE, FCC, cULus, C-tick |
|
Sipariş Kodu |
|
|
EFM100-220V-100FT Kit |
EFM-100 220 VAC 50-60Hz, 30m kablo |
