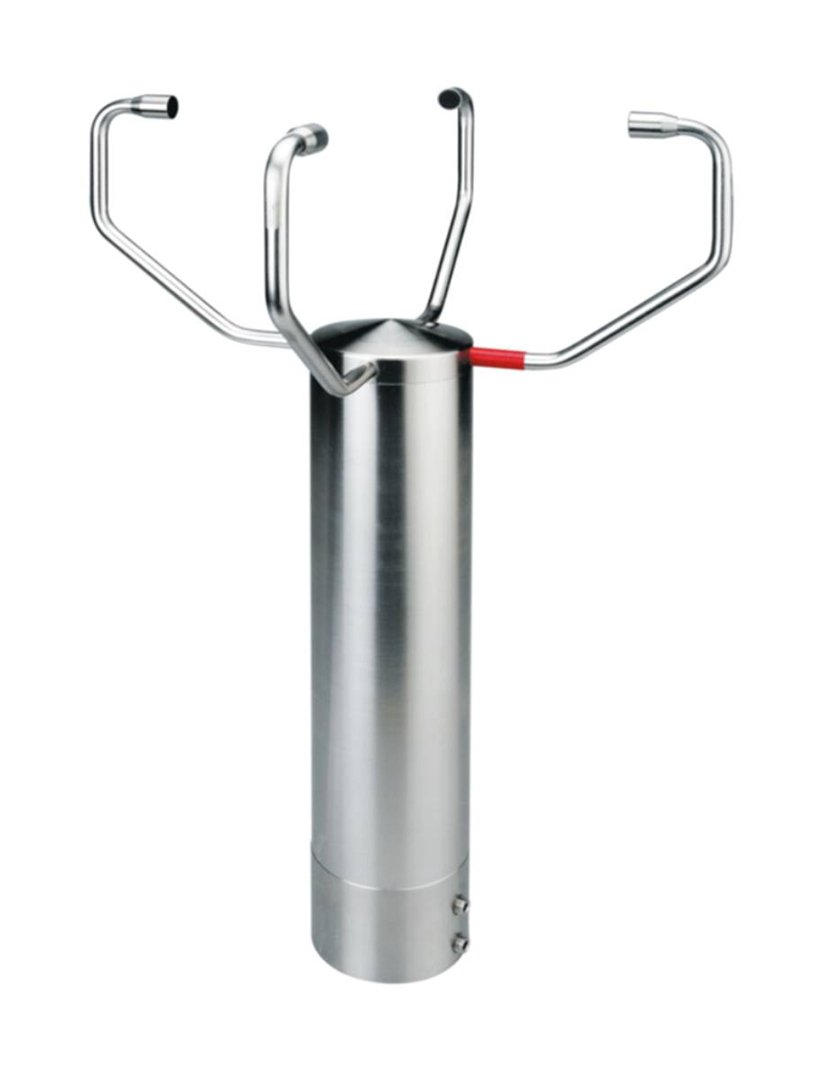

4.382X.3X.XXX 2D Ultrasonik Anemometre
- Ortagonal rüzgar hızı vektörleri (x- ve y- mesafesi)
- Skalar rüzgar hızı
- Rüzgar yönü
- Akustik-gerçek sıcaklık
- Ortagonal ölçüm mesafelerinin (x- ve y- mesafesi) akustik-gerçek sıcaklığı
- Vektörel rüzgar hızının (x- ve y- mesafesi) standart sapması
- Skalar rüzgar hızının standart sapması
- Rüzgar yönünün standart sapması
- Akustik-gerçek sıcaklığın standart sapması
- Kuvvetli ani rüzgarın hızı (WMO’ya uygun olarak)
- Kuvvetli ani rüzgarın yönü (WMO’ya uygun olarak)
Uygulama Alanları
- Meteoroloji
- Klimatoloji
- Yenilenebilir enerji, rüzgar enerjisi santrali
- Trafik mühendisliği, havacılık ve navigasyon
- Kirletici dağılım
- Rüzgar alarm cihazları, inşaat ve inşaat güvenliği
- İç alan akış ölçümü
- Alp iklimi uygulamaları
Diğer Seçenekler
-
Aksesuarlar
- 4.3800.90.000
- 507245
- 50775x
- 508396
- 508696
- 9.1700.98.x01
Teknik Özellikler
|
Rüzgar Hızı |
|
|
Ölçüm Aralığı |
0 – 85 m/s |
|
Çözünürlük |
0.1 m/s (standart), 0.01 m/s (kullanıcı tanımlı) |
|
Doğruluk |
± 0.1 m/s (<5 m/s) / ± %2 m/s (5-85 m/s) |
|
Rüzgar Yönü |
|
|
Ölçüm Aralığı |
0 - 360 o |
|
Çözünürlük |
1o (standart), <1o (kullanıcı tanımlı) |
|
Doğruluk |
± 1o (RH = 1-60m/s), ± 2o (RH = 60-85m/s) |
|
Gerçek Sıcaklık |
|
|
Ölçüm Aralığı |
(-50) - (+80) oC |
|
Çözünürlük |
0.1 K |
|
Doğruluk |
± 0.5 K (RH < 35m/s) |
|
Dijital Veri Çıkış |
|
|
Arayüz |
RS485 / RS422 |
|
Veri İletişim Hızı |
1200 – 921600 Baud |
|
Veri Değerleri |
Anlık değerler, ortalama değerler, standart sapma |
|
Çıkış Ölçüm Aralığı |
10 milisaniyede 1 - 60 saniyede 1 |
|
Durum Sinyalleri |
Isıtma, ölçüm kısmı hatası, ölçüm kısmı sıcaklığı |
|
Analog Veri Çıkış |
|
|
Rüzgar Hızı |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Akım Çıkışı |
Max. 400 |
|
Rüzgar Yönü |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Voltaj Çıkış |
Min. 4000 |
|
Çözünürlük |
16 bit |
|
Analog Veri Çıkış (Alternatif) |
|
|
Kanal |
3 |
|
Çözünürlük |
16 bit |
|
Çalışma Gerilimi |
|
|
Elektronik |
8-60 V DC veya 12-42 V AC / 2.5W |
|
Isıtma |
24 V AC/DC, 80 W (tipik) |
|
Isıtıma |
|
|
Isıtılan Komponentler |
Sensör kolları, silikon caps |
|
Genel |
|
|
Bus Operasyonu |
98 sensöre kadar |
|
Elektrik Bağlantısı |
8 kanallı soketli bağlantı |
|
Montaj |
1.5 inç çapında direk üstüne montaj |
|
Gövde |
Paslanmaz çelik (V4A) AİSİ316Tİ |
|
Koruma Sınıfı |
IP 67 |
|
Ebatlar |
Ø 424 x 287 mm |
|
Ağırlık |
2.5 kg |
|
Ürün Kodu |
4.3820.30.300 |
4.3820.30.340 |
4.3820.31.300 |
4.3820.32.300 |
|
Dijital Veri Çıkışı |
||||
|
Veri İletişim Hızı (baud) |
9600 |
9600 |
9600 |
9600 |
|
Duplex Modu |
Tam duplex |
Tam duplex |
Yarı duplex |
Yarı duplex |
|
Data telegram |
Bağımsız telegram çıkışı yok |
VDT-Telegram (Telegram2) |
Bağımsız veri çıkışı yok |
Bağımsız veri çıkışı yok |
|
Çıkış Ölçüm Aralığı |
- |
10 (1 saniyede) |
- |
- |
|
Analog Veri Çıkışı |
||||
|
Tipi |
- |
- |
3 x 0-20 mA |
3x 0-10 V |
