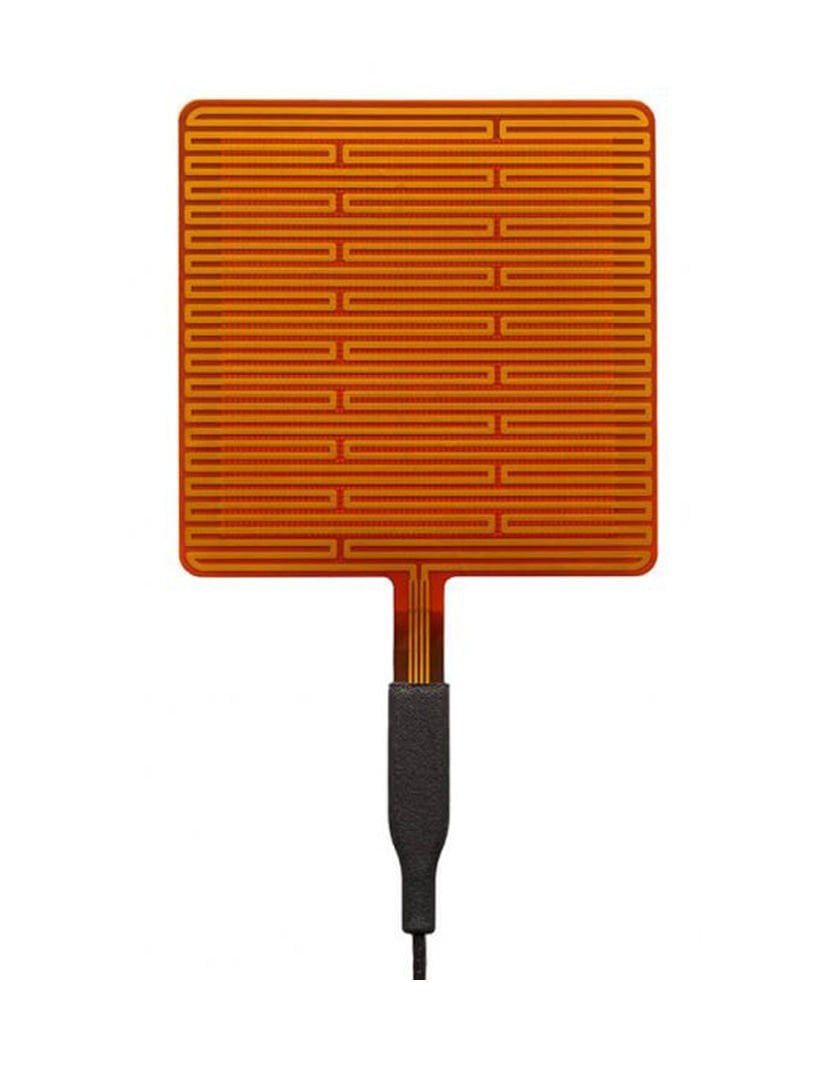

FHF05SC-85x85 Isı Akısı Sensörü
FHF05SC serisi, standart modeller olan FHF05 ısı akısı sensörü ve bir ısıtıcının birleşimidir. Isıtıcı, sensörü çıkarmak zorunda kalmadan kullanım sırasında sensör işlevselliğini ve kararlılığını doğrulayarak kendi kendine testler yapmanızı sağlar. FHF05SC serisi, yüksek doğrulukta ve uzun vadeli ısı akısı ölçümü, kalorimetre yapımı, (sıfır ısı akısı) çekirdek sıcaklık ölçümü ve termal iletkenlik test cihazları için idealdir. İki model mevcuttur: standart model boyutu 50X50 mm ve daha büyük bir boyut olan 85X85 mm.
- Genel ve deneysel ısı akısı ölçümleri
|
Ölçülen Değer |
Isı Akısı, Sıcaklık |
|
Ölçüm Aralığı |
(-10) – (+10) x 103 W/m2 |
|
Dış Boyutlar (Koruma alanı dahil) |
(85 x 85) x 10-3 m |
|
Hassasiyet (nominal) |
50 x 10-6 V / (W/m2) |
|
Sıcaklık Sensörü |
T tipi termokupl |
|
Isı Yayıcılar |
Dahildir |
|
Nominal Eğme Yarıçapı |
≥ 15 x 10-3 m |
|
Kablo Üzerindeki Nominal Yük |
£ 1.6 kg |
|
Sensör Isı Direnci |
24 x 10-4 K / (W/m2) |
|
Sensör Kalınlığı |
0.7 x 10-3 m |
|
Kalibrasyon Belirsizliği |
± %5 (k=2) |
|
Nominal Sıcaklık Aralığı (Sürekli kullanım) |
(-40) - (+120) oC |
|
Nominal Sıcaklık Aralığı (Kısa Süreli kullanım) |
(-160) - (+150) oC |
|
IP Sınıfı |
IP 67 (Sürekli suya maruz kullanılamaz) |
|
Standart Kablo Uzunluğu |
2 metre |
|
Isıtıcı Resistans |
40 ohm |
|
Isıtıcı Güç Ünitesi |
12 VDC |
|
Opsiyonlar |
Kablosuz, bağlantı bloksuz, 5 m ya da 10 m kablo, BLK/GLD sticker |
