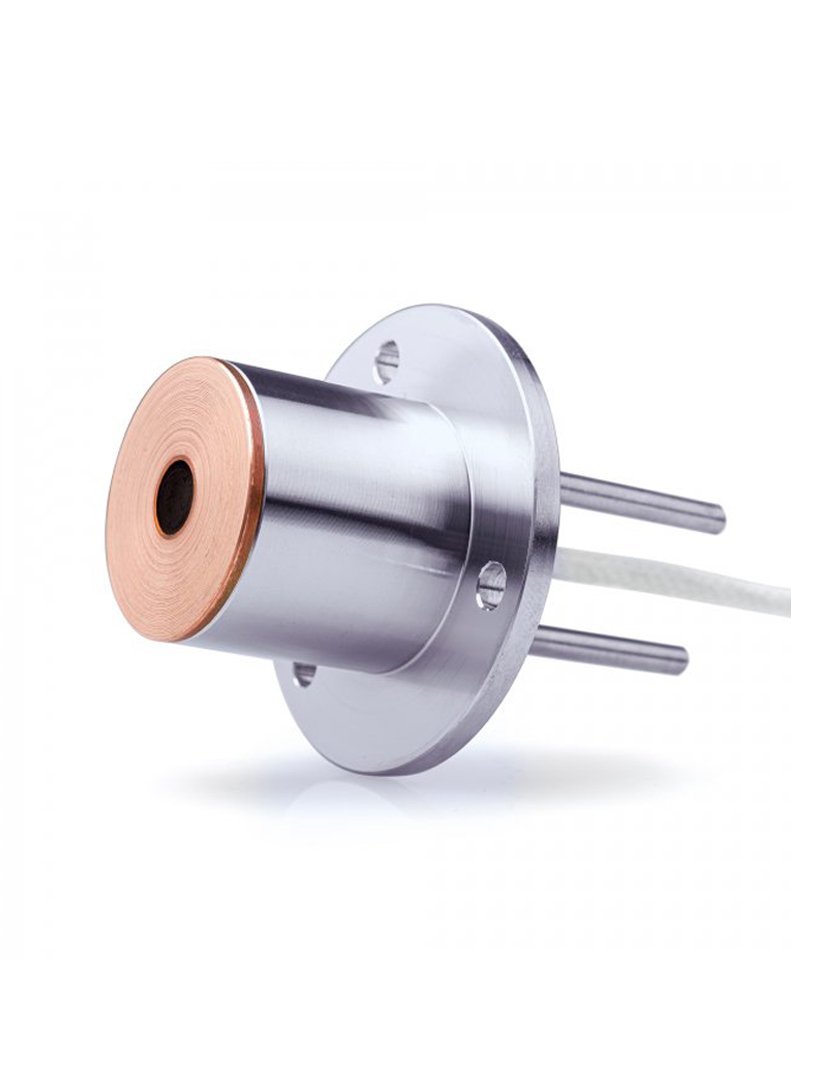

GG01 Gardon Gauge Isı Akısı Sensörü
GG01, 1000 x 10³ W/m²'ye kadar son derece yüksek ısı akılarını ölçen, su soğutmalı bir sensördür. Yüksek ısı iletkenliğine sahip bakır ve bakır alaşımlarından üretilen bu modern, tamamen metal sensör, diğer sensörlerin aşırı ısındığı ısı akısı seviyelerinde bile çalışmaya devam eder. İsteğe bağlı safir pencere, konvektif ısı akısını hariç tutarak yalnızca radyatif ısı akısının ölçülmesine olanak tanır. GG01, dahili bir K tipi termokupl içerir ve çeşitli özel ölçüm aralıklarıyla sunulmaktadır.
- Yüksek ısılarda ısı akısı ölçümleri
|
Ölçülen Değer |
Isı Akışı |
|
Ölçüm Aralığı |
(250, 500, 1000) x 10³ W/m2 |
|
Ölçülen Değer (SI Birimi) |
W/m2 (Işınım) |
|
Sensör Teknolojisi |
Gardon |
|
Nominal Soğutma Suyu Akışı |
> 50 l/saat (0.014 l/saniye) |
|
Farklı Ölçüm Aralıklarında Yanıt Süresi (% 63) |
|
|
250 x 103 W/m2 |
250 x 10-3 saniye |
|
500 x 103 W/m2 |
200 x 10-3 saniye |
|
1000 x 103 W/m2 |
100 x 10-3 saniye |
|
Ölçüm Aralığı Limiti |
Nominal ölçüm aralığının % 150’si |
|
Çıkış Sinyali |
DC Voltaj |
|
Çıkış Sinyali Ölçüm Aralığı |
> 4 x 10-3 V (nominal ölçüm aralığında) |
|
Tam görüş açısı |
180 o |
|
Kalibrasyon İzlenebilirliği |
ITS-90 |
|
Kalibrasyon Laboratuvarı Kalite Belgesi |
ISO 9001 |
|
Kalibrasyon Laboratuvarı Akreditasyon |
Yoktur |
|
Kalibrasyon Metodu |
ISO 14934-3’e göre ikincil kalibrasyon metodu |
|
Standart Kablo Uzunluğu |
2 m (seçenekler mevcuttur) |
