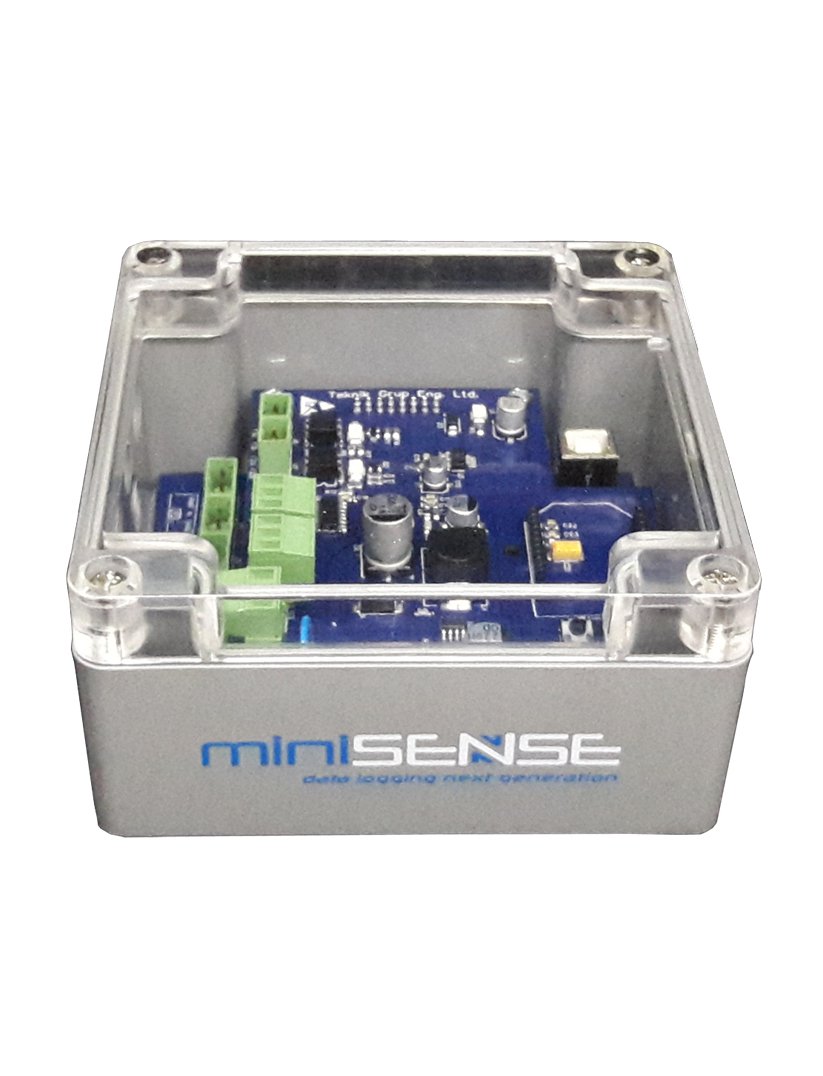

MiniSense GPRS
MiniSense GPRS, elektronik bir ölçüm ve veri toplama sistemidir. Girişlerine takılan duyargalardan aldığı ölçümleri yapılandırma durumuna göre zaman etiketli şekilde geçici veya kalıcı hafızasına kaydeder. Bu verileri çeşitli iletişim protokolleriyle bir bilgisayara aktarabilir, başka bir MiniSense ile paylaşabilir veya diğer MiniSense’lerin verilerini biriktirebilir.
MiniSense GPRS, elektriksel olarak %100 test edilmiş olarak üretilmektedir ve sahada müdahale olmadan uzun süre çalışmak üzere tasarlanmış bir üründür. Endüstriyel çalışma sıcaklık aralığına sahiptir. MiniSense, hem pil hem de elektrik şebekesi ile beslenebilmektedir. Şebekeden beslendiği durumlarda geniş bir belseme voltaj aralığına sahiptir. MiniSense’in üzerindeki enerji girişleri ters polarite ve elektriksel darbelere karşı korumalıdır. Ayrıca tüm girişler ESD'ye karşı yüksek dayanımlı olarak tasarlanmıştır.
Özellikler
- Yüksek çözünürlüklü analog girişler.
- Opsiyonel akım ve sayaç girişleri.
- Sensörler için yazılım kontrollü ve düşük gürültülü besleme.
- Düşük enerji tüketimi.
- Yüksek hızlı USB girişi.
Teknik Özellikler
|
Genel |
|
|
Boyut (DxYxG) |
120mm x 60mm x 170mm |
|
Ağırlık |
450 g |
|
Çalışma Sıcaklığı |
(-40) – (+85)˚C |
|
Koruma Sınıfı |
IP 65 |
|
Enerji Kaynakları |
9-28VDC ±%10 USB (Sadece ana kartı çalıştırır.) |
|
Sensör Besleme Çıkışı |
3,3VDC max 100mA (Standart) 3,0VDC max 100mA (Opsiyonel) |
|
Hafıza (Opsiyonel) |
1MB (Standart) Kayıt sayısı: 32768, 8MB (opsiyonel) Kayıt Sayısı : 262144 |
|
RTC (Opsiyonel) |
24 saat (format), 10ppm (hassasiyet), CR2032 (yedekleme pili) |
|
Butonlar |
Reset butonu, Kablosuz ağ yapılandırma ve test butonu |
|
Sensör Girişleri |
|
|
Voltaj (Standart) |
0-3V (Single ended), 1mV (çözünürlük), ±%0.25 fs (hassasiyet) |
|
Akım (Opsiyonel) |
4-20 mA, 150ohm (giriş direnci), 10µA (çözünürlük), ±%0.25 fs (hassasiyet) |
|
Sayaç (Opsiyonel) |
16 bit sayaç (3 nolu giriş hariç), Max. Frekans : 1kHz (Duty cycle %50) |
|
İletişim Özellikleri |
|
|
USB |
USB 2.0 FS |
|
Seri port emülasyonu (CDC) |
|
|
ESD korumalı |
|
|
Protokol : MODBUS RTU (Standart - Opsiyonel protokoller mevcut) |
|
|
RS232 / RS485 |
Baud: 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200. |
|
Veri biti: 8. |
|
|
Dur biti: 1, 2. |
|
|
Parite: Yok, tek, çift. |
|
|
±15kV ESD korumalı (IEC61000) |
|
|
Protokol : MODBUS RTU (Standart - Opsiyonel protokoller mevcut) |
|
|
GPRS |
Quad-band: 850/900/1800/1900MHz |
|
GPRS Multi-slot Class: 12 (1-12 ayarlanabilir) |
|
|
GPRS Mobile Station Class: B |
|
|
SIM kart arayüzü: GSM Phase 1, GSM Phase 2+ |
|
|
SIM kart voltajı: 3V ve 1.8V otomatik algılamalı |
|
|
Anten empedansı: 50Ω |
|
|
Protocol: PLANTMET RTU (Standart - Opsiyonel protokoller mevcut) |
|
|
Konnektörler |
|
|
Enerji |
1 adet 2 pin polarite korumalı besleme bağlantısı |
|
USB |
USB 2.0 Type B |
|
Sensör |
5 adet 3 pin (PWR / AIN / GND) |
|
RS232 / RS485 |
1 adet 3 pin RS232: TX / RX / GND RS485: A+ / B- / SHLD |
|
Röle |
2 adet 2 pin (NO / COM) (max 60VDC 0,5A) |
|
SIM Kart |
Mini SIM 6 pinli (3V ve 1.8V SIM kartlarla uyumludur) |
|
Anten |
SMA dişi (50Ω SMA erkek konnektörlü antenlerle uyumludur) |
|
Ledler |
|
|
Led 1 |
Cihaza enerji verildiğinde iki kere kısa yanar. |
|
Ölçüm yapıldığında bir kere kısa yanar. |
|
|
Düşük enerji tüketimi için anahtar kontrollüdür. |
|
|
Led 2 |
Sadece hafızalı modellerde aktiftir. |
|
Cihaza enerji verildiğinde arşiv analizi boyunca bir kere uzun yanar. |
|
|
Ölçüm arşive kaydedildiği anda bir kere kısa yanar. |
|
|
Düşük enerji tüketimi için anahtar kontrollüdür. |
|
|
USB Ledi |
USB kablosu takılı olduğu sürece yanar |
|
Besleme Ledi |
Besleme enerjisi takılı olduğu sürece yanar |
|
GSM Enerji Ledi |
GSM modülüne enerji verildiğinde yanar |
|
GSM Durum Ledi |
GSM modülünün çalışma durumuna göre yanıp söner |
|
Sönük: GSM modül aktif değil |
|
|
Hızlı yanıp sönme: GSM modül ağa bağlanmaya çalışıyor |
|
|
Yavaş yanıp sönme: GSM modül ağa bağlı |
|
|
Ağ Durum LED’i |
Kablosuz ağın durumuna göre yanıp söner. |
|
Röle 1 Ledi |
Röle 1 aktif olduğunda (kapandığında) yanar |
|
Röle 2 Ledi |
Röle 2 aktif olduğunda (kapandığında) yanar |
