MS-100 Eltipi Spektrometre

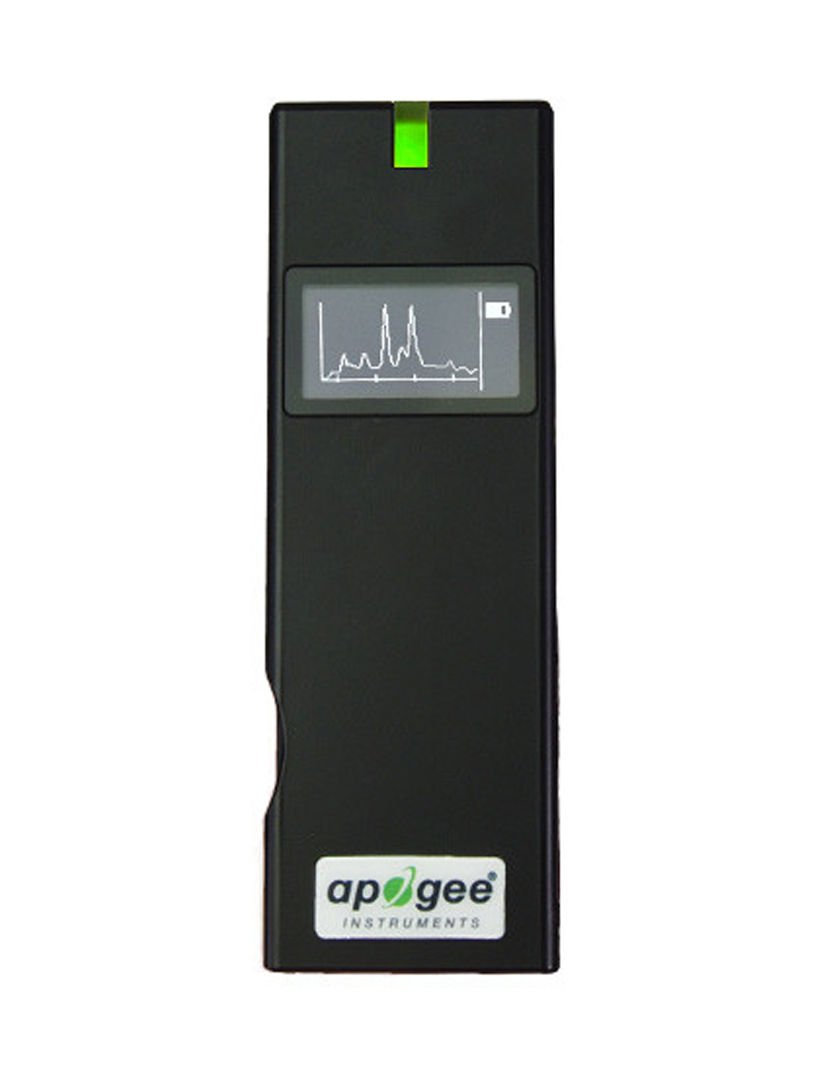

Apogee'nin yeni MS-100 "InSight" cihazı, özellikle spektral ölçümler yapmak ve her tür büyüyen ışığı analiz etmek için tasarlanmış, eltipi, taşınabilir bir spektrometredir. Ünite, aşağıdakiler de dahil olmak üzere fotobiyoloji için en önemli ölçümleri anında hesaplar :
PPFD ve ePPFD, YPFD ve TPFD, PFD-UV ve PFD-B, PFD-G ve PFD-R, PFD-FR ve FR F, PPE ve iPPE, CFI ve CRI, CCT ve Lux, R F-R R, Foot candle (fc), λp ve λd, CIE 1931 x & y, CIE 1976 u’ & v’
MS-100 birden fazla modda kullanılabilir. Spot kontrol modu, temel bir spektral grafiği de içeren ünitenin küçük ekranında bir ölçüm yapmanıza ve farklı metrikleri görmenize olanak tanır. Apogee Insight Uygulaması, bir iOS veya Android telefonla eşleştirildiğinde, farklı aydınlatma ölçümlerini kontrol etmenize, indirmek için birden fazla spektral örnek depolamanıza ve tam renkli grafikleri görüntülemenize olanak tanır.
MS-100 ayrıca PC için ek spektral analiz özellikleri ve ölçümleri kaydetme yeteneği sunan ücretsiz, tam özellikli Apogee Insight Yazılımı ile birlikte gelir. Ünite, birlikte verilen güç kaynağını kullanarak veya bir bilgisayara (USB aracılığıyla) veya uyumlu veri kaydediciye (Modbus RS-485 aracılığıyla) bağlandığında ölçümleri zaman içinde kaydedebilir. Ünitenin su geçirmez olmadığını ve zorlu ortamlarda korunması gerektiğini lütfen unutmayın.
- Seralarda, yetiştirme odalarında vs. yetiştirmek için kullanılan radyasyon kaynaklarından gelen spektral çıkışın ölçümü.
- Değişen atmosferik koşullarla güneş spektrumlarının ölçümü
- Sabit (ör. tarımsal veya ekolojik hava istasyonları ve akış kuleleri) ve mobil (ör. bitki fenotipleme) platformlarında spektral yansıma ölçümü
|
Dalgaboyu Aralığı |
380 – 780 nm |
|
Dalgaboyu Veri Artışı |
1 nm |
|
Spektral Bant Genişliği |
Yaklaşık 12 nm (Yarı bant genişliği) |
|
Dalgaboyu Çoğaltılabilirlik |
± 1 nm |
|
Ölçüm Aralığı |
PPFD: 0.1 - 3500 µmol mˉ² sˉ¹; Lux: 5 - 190000 lx |
|
Aydınlatma (Lüks) Doğruluk |
± %5 (Illuminant A 2856 K ve 20000 lx için) |
|
Renk Doğruluk |
± 0.0025 (CIE 1931 x, y) (Illuminant A 2856 K ve 20000 lx için) |
|
Renk Tekrarlanabilirlik |
± 0.0005 (CIE 1931 x, y) (Illuminant A 2856 K ve 20000 lx için) |
|
CCT Doğruluk |
± %2 (CIE 1931 x, y) (Illuminant A 2856 K ve 20000 lx için) |
|
CRI Doğruluk |
± % 1.5 (Ra) |
|
Yayınmış Işık |
-25 dB max |
|
Entegre Ölçüm Aralığı |
6 – 1000 ms |
|
Yakalama Fonksiyonu |
1 kez |
|
Operasyon Modu |
Standalone Mode/Bluetooth Mode/USB Mode (PC Connection) |
|
Ölçüm Modları |
PPFD, ePPFD, YPFD, TPFD |
|
PFD-UV, PFD-B, PFD-G, PFD-R |
|
|
PFD-FR, FR F, PPE, iPPE |
|
|
CFI, CRI, CCT, Lux |
|
|
R F-R R, fc, λp, λd |
|
|
CIE 1931 x & y, CIE 1976 u' & v' |
|
|
Spectrum Graphics |
|
|
Ölçüm Yetenekleri |
Illuminance (LUX)/Foot Candle (fc) |
|
Correlated Color Temperature (CCT) |
|
|
CIE Chromaticity Coordinates: CIE 1931 x, y coordinates; CIE 1976 u', v' coordinates; CIE 1931 XYZ value |
|
|
Dominant wavelength (λd) |
|
|
Color Rendering Index (CRI, Ra)/R1 to R15 |
|
|
PPFD (400 to 700 nm) mˉ² sˉ¹; ePPFD (400 to 750 nm) mˉ² sˉ¹; PPF-UV (380 to 400 nm) mˉ² sˉ¹; PPF-B (400 to 500 nm) mˉ² sˉ¹; PPF-G (500 to 600 nm) mˉ² sˉ¹; PPF-R (600 to 700 nm) mˉ² sˉ¹; PPF-NIR (700 to 780) |
|
|
Percent Flicker |
|
|
Spectral Power Distribution (SPD) mW/m² |
|
|
Peak Wavelength (λp) |
|
|
Peak Wavelength (λpV) |
|
|
Integration Time (i-time) |
|
|
Ekran |
0.96" 128x64 mono OLED |
|
Maksimum Dosya Sayısı |
≒ 1.2 milyon dosya @ 8 GB Micro-SD kart (Excel) |
|
Pil Çalışma Süresi |
≦ 3 saat (tam şarj edildiğinde) |
|
Pil Çalışma Gücü |
USB Power; 700 mAh/3.7V Rechargeable Li-ion Battery Micro Card (SD 2.0, SDHC/up to 32G) |
|
Veri Çıkış Arayüzü |
Mini USB port (USB 2.0) Bluetooth 3.0 and 4.0 compatible with iOS and Android |
|
Veri Formatı |
MS Office Excel ile uyumlu |
|
Ebatlar |
90 x 30 x 32.2 mm |
|
Ağırlık |
65 – 75 g (pil dahil) |
|
Çalışma Koşulları |
0 – 35 oC, % 70 RH yoğuşmasız |
|
Depolama Koşulları |
(-10) – (+40) oC, % 70 RH yoğuşmasız |
|
Dil |
İngilizce |
|
Yazılım |
Apogee InSight |
