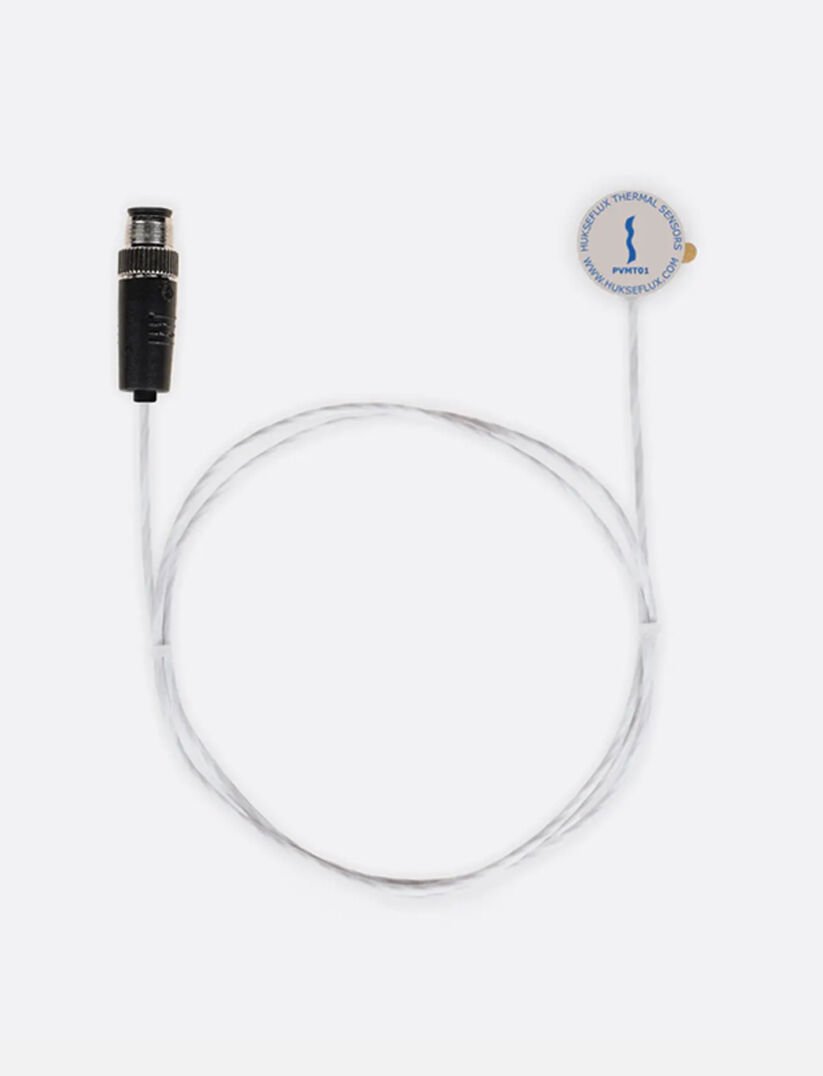

PVMT01 PV Modül Sıcaklık Sensörü
PVMT01 PV Modül Sıcaklık Sensörü, PV sistem performansını değerlendirmek için tasarlanmış yüksek doğruluklu bir modül arkası sıcaklık sensörüdür. PVMT01, modül verimliliğinin sıcaklığa bağlılığı için performans endeksini tahmin etmenize ve düzeltmenize olanak tanır. Sensör, PV izleme için en yüksek sınıf sistemlerin gereksinimlerini karşılar: IEC 61724-1 Sınıf A. IEC, izleme istasyonu başına 3 sensör önerir ve sistem boyutuna bağlı olarak bir PV sisteminde 6 veya daha fazla sensör gerektirir. PVMT01, küçük anodize alüminyum disk içinde bir Pt1000 platin dirençli termometre ve konektörlü ince, esnek 1 m'lik bir kablo içerir. Uyumlu konnektöre sahip bir kablo kullanarak kabloyu kolayca uzatabilirsiniz.
Teknik Özellikler
|
Ölçülen Değer |
PV Modül sıcaklık |
|
Sensör Tipi |
Pt1000 A Sınıfı platin dirençli termometre (PRT) |
|
Sensör Bağlantısı |
4 telli |
|
Sensör Gövdesi |
Alüminyum disk |
|
Nominal Çalışma Sıcaklığı Aralığı |
|
|
Sensör ve Kablo |
(-40) - (+150) oC |
|
Konnektör |
(-40) - (+80) oC |
|
Ölçüm Doğruluğu |
± (0.15 + 0.002 T) oC |
|
Uyum |
|
|
Uyum |
IEC 61724-1: 2021, Class A |
|
Gerekli Olan Sensör Sayısı |
IEC 61724-1 uyarınca sistemin boyutuna bağlı olarak izleme istasyonu başına 3 adet, PV sistemi başına minimum 6 adet gereklidir |
|
IP Koruma Sınıfı |
IP 67 |
|
Alüminyum Disk |
|
|
Disk Gövdesi |
Eloksallı alüminyum |
|
Disk Çapı |
25 x 10⁻³ m |
|
Disk Kalınlığı |
5.5 x 10⁻³ m |
|
Yalıtım Direnci |
> 2 GΩ (1 kV) IEC 60060-1 |
|
Yapışkan |
|
|
Yapışkan Malzemesi |
Akrilik |
|
Yapışkan Kalınlığı |
0.13 × 10⁻³ m |
|
Toplam Isı Transfer Katsayısı |
> 500 W/(m²∙K), IEC 61724-1’e uyumlu |
|
Kablo & Konnektör |
|
|
Kablo Uzunluğu |
1 metre |
|
Kablo Uzatma |
İstenilen uzunlukta uzatılabilir |
|
Kablo Çapı |
2.5 × 10⁻³ m |
|
Konnektör Tipi |
4P, erkek M12-A konnektör |
|
Kablo Konnektörü |
4P ya da 5P dişi M12-A konnektör |
