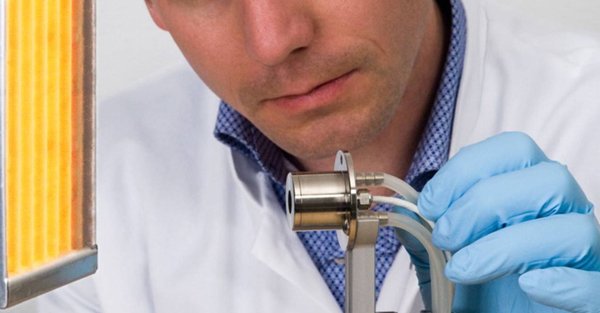

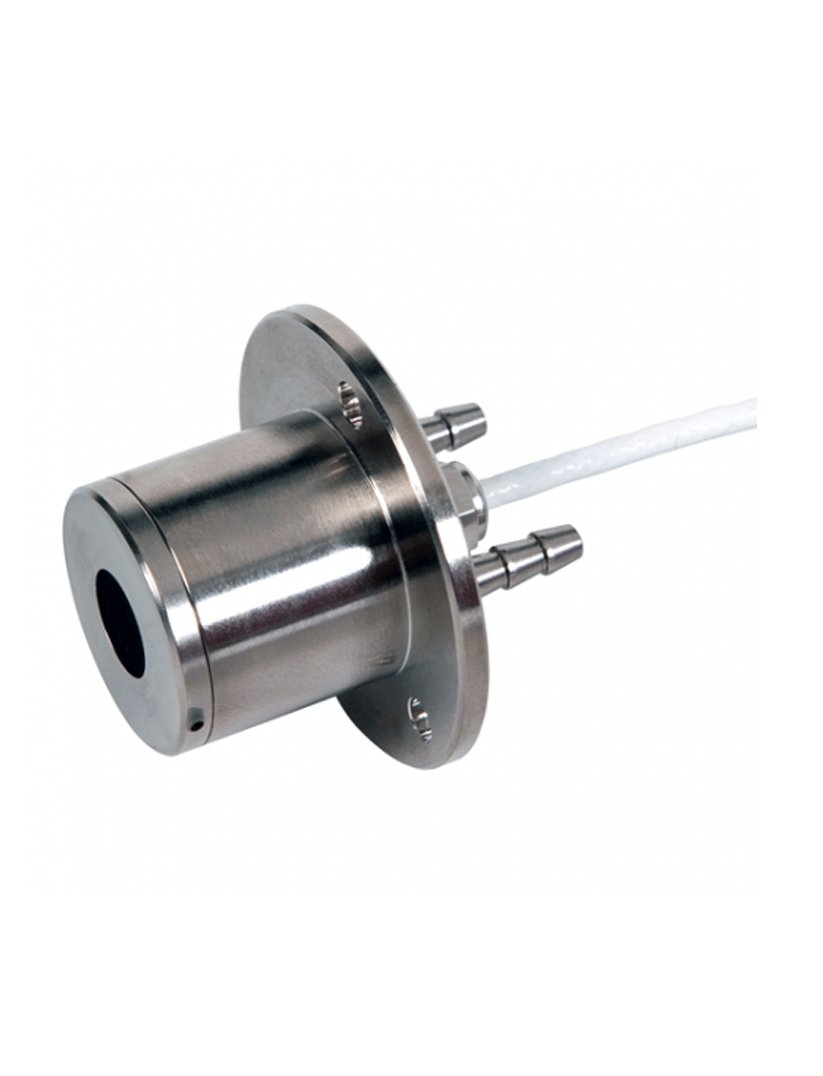

SBG01 Isı Akısı Sensörü
SBG01, ısı akısını ölçen su soğutmalı bir sensördür. 2008 yılında piyasaya sürülmesinden bu yana, SBG01 yangın testleri için hızla tercih edilen sensör haline gelmiştir. En yaygın uygulamalar, yangına tepki ve yangına dayanıklılık testleridir. Sensör ayrıca, yanıcılık ve duman odası testleri de dahil olmak üzere test ekipmanları için bir kalibrasyon referans standardı olarak hizmet vermektedir. SBG01, en yaygın ASTM ve ISO standart test yöntemlerinin gereksinimlerini karşılamaktadır. SBG01, (5 ila 200) x 10³ W/m² arasında ısı akılarını ölçebilen, yangın testleri için tercih edilen bir seçenektir. Siyah bir absorbere sahip ve su soğutmalı olan sensör, güçlü radyasyon kaynaklarından gelen ısı akısını ölçmek için tasarlanmıştır.
Açık bir dedektör kullanan SBG01, genellikle göz ardı edilen bir katkı olan konvektif ısı akısına da duyarlıdır. 20 x 10³ W/m²'den düşük ışınım seviyelerine sahip veya konveksiyon yoluyla önemli ısı transferinin olduğu ortamlarda uygulama mümkündür, ancak ölçüm belirsizliğinin dikkatli bir şekilde değerlendirilmesini gerektirir. SBG01'in termopil sensörü, gelen ısı akısına orantılı bir çıkış voltajı üretir. Sensör, genellikle musluk suyu ile soğutulur; bu da çevredeki hava ve ışınım kaynağının sıcaklığı 1000 °C ve üzerine çıksa bile sensör gövdesini nispeten soğuk tutar. SBG01, her biri farklı bir nominal ölçüm aralığına ve farklı bir kalibrasyon referans ışınım seviyesine sahip 6 modele sahiptir.
Uygulama Alanları
- Yangına dayanıklılık testleri
- Yanıcılık ve duman odası testlerinde kalibrasyon referans testleri
Teknik Özellikler
|
Ölçülen Değer |
Isı Akışı |
|
Ölçülen Değer (SI Birimi) |
W/m2 (Işınım) |
|
Sensör Teknolojisi |
Gardon ve Schmidt-Boelter |
|
Nominal Soğutma Suyu Sıcaklığı |
10 - 30 oC |
|
Nominal Soğutma Suyu Akışı |
> 10 l/saat (0.003 l/saniye), tercihen 30 l/saat (0.01 l/saniye) |
|
Nominal Ölçüm Aralığı |
(5, 10, 20, 50, 100, 200) x 103 W/m2 |
|
Farklı Ölçüm Aralıklarında Yanıt Süresi (% 63) |
|
|
5, 10 x 103 W/m2 |
< 450 x 10-3 saniye |
|
20, 50 x 103 W/m2 |
< 250 x 10-3 saniye |
|
100, 200 x 103 W/m2 |
< 200 x 10-3 saniye |
|
Ölçüm Aralığı Limiti |
Nominal ölçüm aralığının % 150’si |
|
Çıkış Sinyali Ölçüm Aralığı |
> 5 x 10-3 V (nominal ölçüm aralığında) |
|
Siyah Kaplama Yayımı |
> 0.90 |
|
Kalibrasyon İzlenebilirliği |
ITS-90 |
|
Kalibrasyon Laboratuvarı Kalite Belgesi |
ISO 9001 |
|
Kalibrasyon Laboratuvarı Akreditasyon |
Yoktur |
|
Kalibrasyon Metodu |
ISO 14934-3’e göre SBGC ikincil kalibrasyon metodu |
|
Standart Kablo Uzunluğu |
2 m (seçenekler mevcuttur) |
