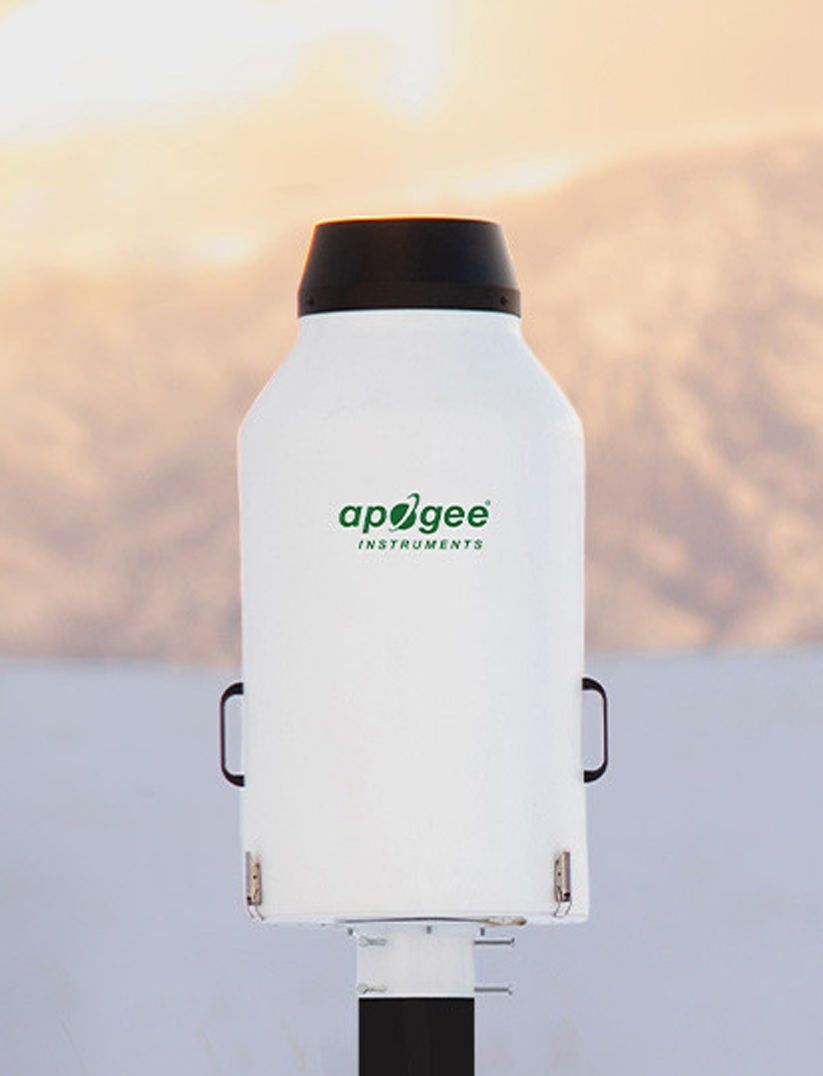

SG-410 Ağırlık Tip Yağış Sensörü (NWS Giriş, Isıtıcılı)
Genel Bilgi
SG-410 Ağırlık Tip Yağış Sensörü, hareketli parçası olmayan her türlü hava koşuluna uygun bir tartım ölçerdir. SG-400 serisi, hücreye monte edilmiş bir kovada toplanan suyun ağırlığını ölçmek için yüksek doğruluklu bir yük hücresi kullanır. Giriş, Ulusal Hava Durumu Servisi (NWS) gereksinimlerini karşılayan 8 inç çap/324 cm2 alana sahiptir. Benzersiz, çift duvarlı yalıtımlı giriş, ısıtıcı güç çekişini en aza indirir. SG-410, karın girişin üzerine köprü oluşturmasını/kapatmasını önlemek için ısıtmalı bir giriş seçeneğiyle birlikte gelir. Kar yağışı sırasında soğuk sıcaklıklar ve kuvvetli rüzgarlar olan yerlerde kar örtüsü oluşabilir.
Apogee SG-400 serisi sensörleri kısmen monte edilmiş olarak gelir ve kolay taşıma ve yerleştirmeyi kolaylaştırır. Bileşen parçaları arasında taban plakası, tartım düzeneği, toplama kovası ve kılıf/giriş bulunur. Toplama kovası, her türlü yağış için 35 inç/900 mm kapasite sağlayan 8 galon/30 L kapasiteye sahiptir. Gösterge, toz kaplamalı paslanmaz çelik girişe sahip hafif, dayanıklı plastik bir kılıf içinde yer alır. Analogdan dijitale devre, yük hücresinden gelen sinyali bir SDI-12 çıkışına dönüştürmek için kullanılır. Buharlaşmanın, titreşimin (rüzgardan) ve sıcaklık değişiminin yağış sinyali üzerindeki etkisini en aza indirmek için bir filtreleme algoritması kullanılır. Ünite bir ahşap direğe veya metal boruya monte edilebilir. Doğru ölçümler sağlamak için sensörün düz olduğundan emin olun.
Sensörün tipik uygulamaları arasında hava ağlarında yağış izleme ve su dengesi çalışmalarında ölçüm yer alır. Yağış genellikle bitki büyümesini sınırlayan faktördür ve sonuç olarak orman ve ürün verimliliğini etkiler. Yağış verileri, su kaynaklarının mevcudiyetini tahmin etmek, selleri tahmin etmek ve kuraklıkları izlemek için gereklidir. Tartımlı yağış ölçerler, özellikle karışık veya katı yağışlı bölgelerde, devrilen kova ölçerlere göre avantajları nedeniyle daha yaygın olarak kullanılmaya başlanmıştır.
Teknik Özellikler
|
Yağış Türü |
Sıvı, katı, karışık |
|
Giriş Çapı/Alanı |
8 inç giriş çapı / 324 cm2 giriş alanı (NWS) |
|
Yağış Kapasitesi |
900 mm / 35 inç (NWS girişi) |
|
Isıtıcı |
Mevcuttur |
|
Kova Kapasitesi |
30 L / 8 gal |
|
Oran (Yoğunluk) Aralığı |
0 - 3000 mm/saat (0 - 50 mm/dakika) |
|
Oran (Yoğunluk) Eşiği (1 dak.veri) |
6 mm/saat (0,1 mm/dakika) |
|
Kalibrasyon Doğruluğu (Toplam Miktar) |
0,1 mm (< 5 mm), % 1 (> 5 mm) |
|
Kalibrasyon Doğruluğu (Oran/Yoğunluk) |
% 5 (> 2 mm/saat) |
|
Ölçüm Çözünürlüğü |
0,01 mm |
|
Çıkış Aralığı |
1 dk (filtrelenmemiş veri); 1-30 dk (filtrelenmiş veri) |
|
İletişim Arayüzü |
SDI-12 v 1.4 |
|
Sıcaklık Hassasiyeti |
± 0.01 mm / oC |
|
Uzun Vadeli Sapma |
< % 0.5 / yıl |
|
Non-lineerlik |
< 0.2 mm |
|
Dönüştürücü |
Paslanmaz çelik gerinim ölçer köprü yük hücresi |
|
Voltaj Girişi |
5.5 – 26 VDC |
|
Çekilen Akım |
20 mA |
|
Güç Gereksinimi |
240 mW (12 VDC) |
|
Çalışma Koşulları |
(-40) – (+60) oC , % 0-100 bağıl nem |
|
Koruma Sınıfı |
IP 67 |
|
Boyutlar |
38 cm çap, 80 cm yükseklik |
|
Ağırlık |
12 kg (kova boş iken) |
|
Kablo |
5 m üç iletkenli tel, M8 konnektör (IP67) |
|
Montaj |
15,24cm ahşap direk için delikler; 10,16cm boru için adaptor |
|
Giriş Isıtıcısı Voltaj Gereksinimi |
24 VDC |
|
Giriş Isıtıcısı Çekilen Akım |
2.1 A |
|
Giriş Isıtıcısı Güç Gereksinimi |
50 W (Max) |
