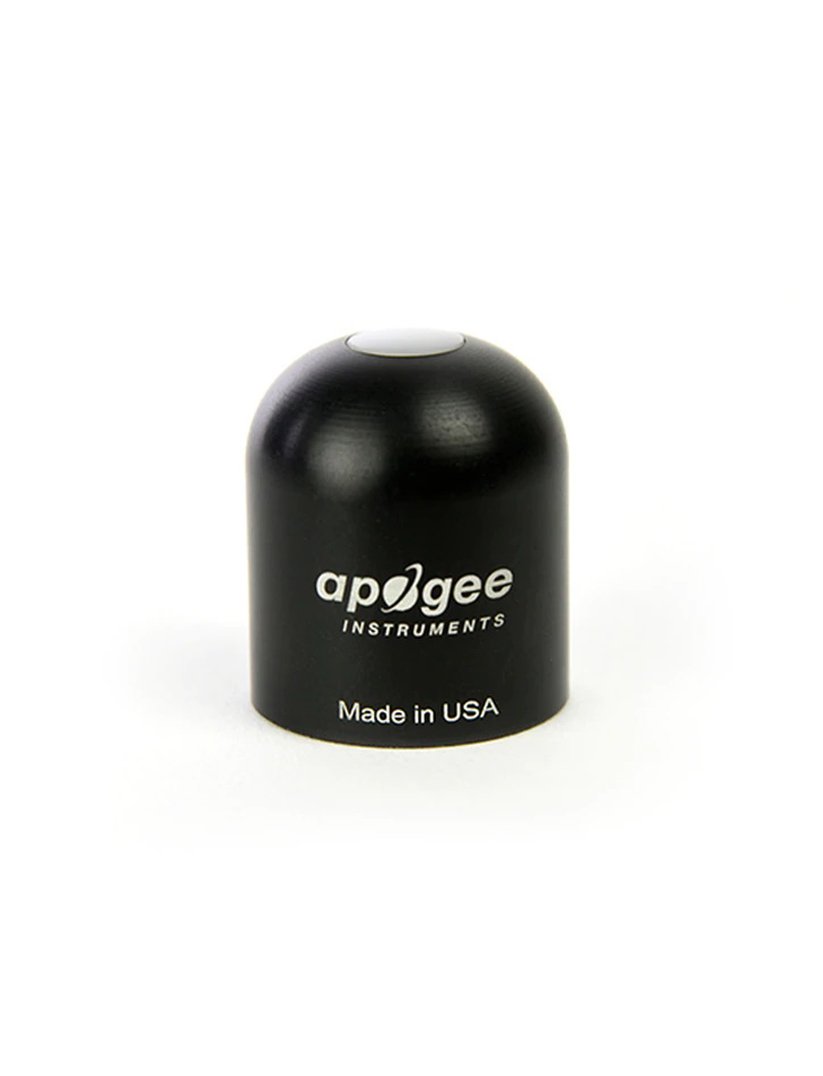

SP-421-SS Piranometre (SDI-12 Çıkış)
SP-421-SS, SDI-12 iletişim protokolüne sahip, 360-1120 nm arası ölçüm yapan bir dijital piranometredir. Sensör, dayanıklı ve kendini temizleyebilen gövde tasarımlı silikon-hücre fotodiyotu içermektedir. Tipik uygulamalar, tarımsal, ekolojik ve hidrolojik hava ölçüm networklerinde kısadalga radyasyon ölçümüdür. Sensör ayrıca fotovoltaik sistemlerin optimize edilmesinde de kullanılmaktadır.Bakım ve kalibrasyon gibi işlemlerde kolay sökülebilmesi/takılabilmesi için sensörde IP68 marine-grade paslanmaz çelik kablo konnektörü kullanılmıştır.
Uygulama Alanları
- Tarımsal hava ölçüm networkleri
- Ekolojik hava ölçüm networkleri
- Hidrolojik hava ölçüm networkleri
Hem yatay bir yüzey üzerinde dağınık radyasyonu (direk güneş ışınları hariç), hem de yatay bir yüzey üzerinde emilen genel radyasyonu (güneş+gökyüzü) ölçmekte kullanılan alete verilen isim. Genel radyasyonu ölçmekte kullanılan alete solarimetre de denir. Alet, koruyucu küresel cam bir örtü altında bulunur ve bir kaydediciye bağlı termoelektrik bataryaya sahiptir.
Teknik Özellikler
|
ISO 9060:2018 |
Class C (Second Class) |
|
Güç Ünitesi |
5.5 – 24 V DC |
|
Çekilen Akım |
0.6 mA (çalışma akımı), 1.3 mA (aktif) |
|
Çıkış Aralığı |
0 - 1750 Wmˉ² |
|
Kalibrasyon Belirsizliği |
± % 5 |
|
Tekrarlanabilirlik |
< % 1 |
|
Uzun Vadeli Sapma |
< % 2 / yıl |
|
Non-lineerlik |
< %1 (1750 Wm-2 'e kadar) |
|
Yanıt Süresi |
0.6 saniye, Detektör sinyalinin step değişimi olan %95’e ulaşması, SDI-12 devresi için en hızlı veri iletimi 1 saniyedir. |
|
Görüş Alanı |
180° |
|
Spektral Ölçüm Aralığı |
360 - 1120 nm (Tepkinin, maksimum değerin %10 olduğu dalgaboylarında) |
|
Kosinüs Yönsel Yanıt |
± %5 (75° zirve açısında) |
|
Sıcaklık Yanıtı |
0.04 ± % 0.04 / °C |
|
Çalışma Koşulları |
(-40) – (+70) oC, % 0-100 RH, 30 metre derinliğe kadar su altında kullanılabilir. |
|
Sensör Boyutları |
23.5mm çap x 44mm yükseklik |
|
Ağırlık |
177 g (5 metre kablo dahil) |
