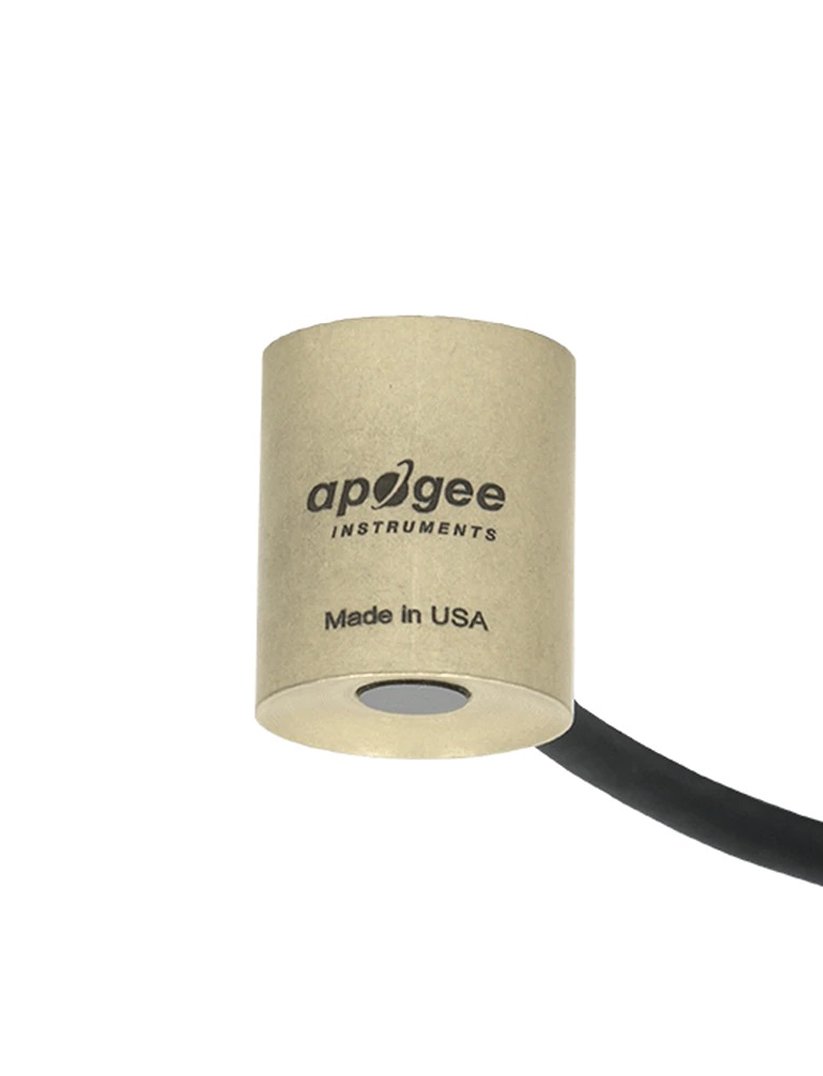

SP-610-SS Aşağı Yönlü Termopil Piranometre
SP-610-SS, 0-300 mV analog çıkışa sahip aşağı yönlü termopil piranometredir. SP-610-SS, karacisim termopil detektörü, düz cam pencere ve dayanıklı bir muhafazadan oluşmaktadır. SP-610-SS tipik uygulama alanları tarımsal, ekolojik ve hidrolojik hava ölçüm networklerinde kısadalga radyasyon ölçümdür. Sensörler ayrıca fotovoltaik sistemlerin optimizasyonu için de kullanılmaktadır.
SP-610-SS, SP-510-SS ile birlikte bağlanarak albedometre olarak ta kullanılabilir. Sensörleri bağlamak için AL-130 Albedometre montaj aparatı kullanılabilir. Bakım ve kalibrasyon gibi işlemlerde kolay sökülebilmesi/takılabilmesi için sensörde IP68 marine-grade paslanmaz çelik kablo konnektörü kullanılmıştır.
Uygulama Alanları
Teknik Özellikler
|
ISO 9060:2018 |
Class C (Second Class) |
|
Hassasiyet (Tipik) |
0.015 mV / Wmˉ² |
|
Kalibrasyon Faktörü (Tipik) |
6.7 Wmˉ² / mV (hassasiyetin tersi) |
|
Kalibrasyon Belirsizliği |
± % 5 |
|
Kalibre Edilmiş Çıkış |
0 – 300 mV |
|
Ölçüm Aralığı |
0 - 2000 Wmˉ² (net kısadalga ışınım) |
|
Tekrarlanabilirlik |
< % 1 |
|
Uzun Vadeli Sapma |
< % 2 / yıl |
|
Non-lineerlik |
< %1 |
|
Detektör Yanıt Süresi |
0.5 saniye |
|
Görüş Alanı |
150° |
|
Spektral Ölçüm Aralığı (%50) |
295 - 2685 nm |
|
Kosinüs Yönsel Yanıt |
< %20 (0-60° açılar arsında) |
|
Sıcaklık Yanıtı |
< % 5, (-15)-(+45) °C aralığında |
|
Sıfır Ofset A |
< 5 Wmˉ² , < 10 Wmˉ² (ısıtıcılı) |
|
Sıfır Ofset B |
< 5 Wmˉ² |
|
Çalışma Koşulları |
(-50) – (+80) oC, % 0-100 RH |
|
Isıtıcı |
780 ohm, 15.4 mA çekilen akım, 185 mW güç (12 V DC) |
|
Günlük Toplam Belirsizlik |
< % 5 |
|
Sensör Boyutları |
23.5mm çap x 28.7mm yükseklik |
|
Ağırlık |
100 g |
