TPSYS20 Termal İletkenlik Ölçüm Sistemi

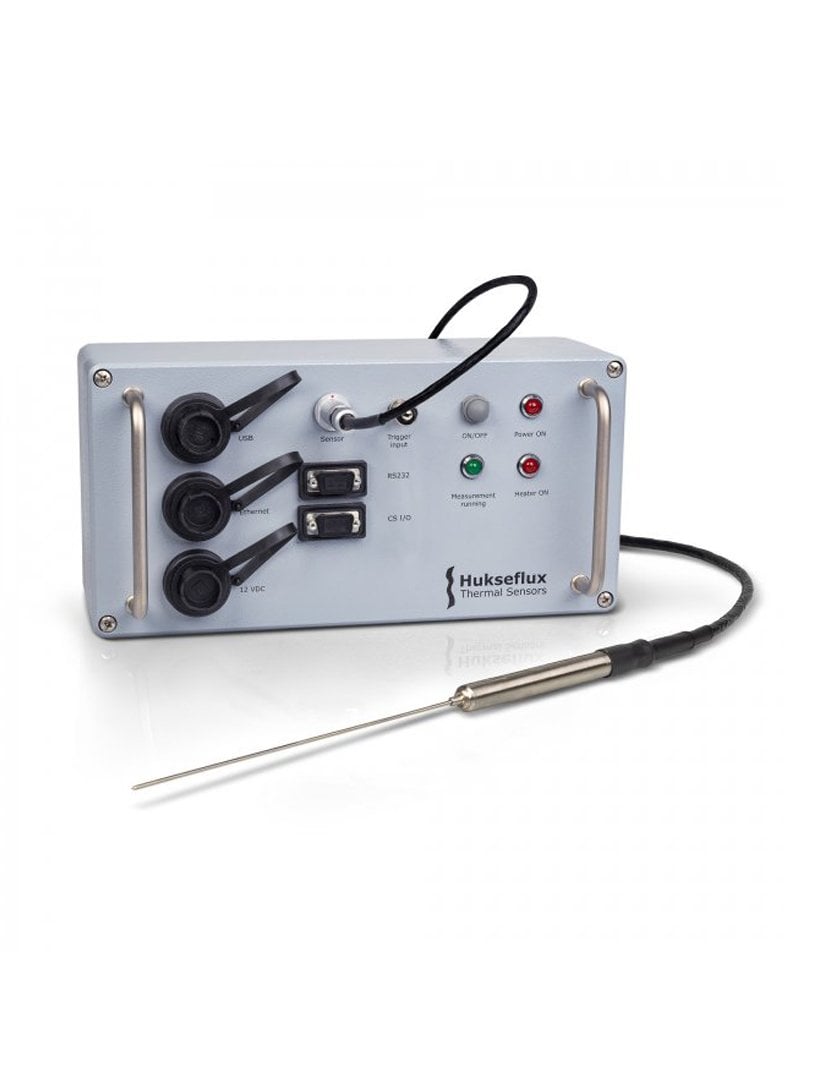

TPSYS20, termal iletkenliği ölçmek için hassas ve kullanımı kolay bir termal iletkenlik ölçüm sistemidir. Ana bileşenleri, TP02 termal iğne probu (veya daha küçük eşdeğeri, model TP08), MCU Ölçüm ve Kontrol Birimi ve yazılımıdır. TP02 ve TP08, 0,1 ila 6,0 W/(m∙K) aralığında termal iletkenlikleri ölçmek için tasarlanmıştır.
Ölçüm prensibi, bir numunenin termal iletkenliğinin, numune sıcaklığının lineer bir ısıtıcıdan gelen ısıya verdiği adım tepkisinden belirlendiği geçici hat kaynağı tekniğidir. MCU, ölçüm ve kontrol sürecini üstlenir ve bir web sayfası şeklinde uygun bir grafik kullanıcı arayüzü sağlar.
TPSYS20, özellikle laboratuvar ortamında termal iletkenlik ölçümleri için uygundur. Gerektiğinde TPSYS20 12 V pil ile beslenebilir, bu sayede sahada kullanılabilir. TPSYS20 bir PC ile birlikte çalıştırılır. Kullanımı kolay grafik kullanıcı arayüzü, kullanıcının ölçüm parametrelerini ayarlamasına, ölçümleri kontrol etmesine, ölçüm ilerlemesini ve ölçüm verilerini görüntülemesine ve indirmesine imkan tanır.
TPSYS20 sistemine, isteğe bağlı olarak bir TP02 veya bir TP08 probu dahildir. TP02, iğnenin ucunda bulunan bir referans sıcaklık bağlantısı ile donatılmıştır. Bu, iğnenin ısıtılan bölümü ile referans bağlantı noktası arasındaki sıcaklık farkının ölçülmesini sağlar. Referans bağlantının kullanılması, termal iletkenlik ölçümünü numune sıcaklık kaymasına karşı çok daha az hassas hale getirir. Daha fazla ayrıntı için TP02 broşürüne bakın.
TP08 daha kısa bir iğnedir, bu da onu sadece küçük miktarlarda numune materyali mevcut olduğunda mükemmel bir alternatif haline getirir. TP08'de referans sıcaklık bağlantısı yoktur. Daha fazla ayrıntı için TP08 broşürüne bakın.
Uygulama Alanları
Ölçülen Değer |
Termal iletkenlik, termal direnç |
Ölçüm Aralığı |
0.1 – 6 W /(mK) |
TPSYS20 Spesifikasyonlar |
|
Ölçüm Belirsizliği (malzeme tipine bağlı olarak) |
± (%3 + 0.02) W / mK (k=2) |
Ölçüm Süresi (Tipik) |
3 – 10 dakika |
Test Metotları |
ASTM D5334 - 14; IEEE 442-2017; ASTM D5930 - 17 |
Kullanılan Prob |
TP02 ya da TP08 |
Isıtma Çevrim Süresi |
200 saniye (tipik) |
Çalışma Modları |
Sadece ısıtma ölçümü, ısıtma ve soğuma ölçümü |
TP02 / TP08 Spesifikasyonlar |
|
Nominal Çalışma Sıcaklığı |
(-55) – (+180) oC |
Gövde ve İğne Koruma Sınıfı |
IP 68 |
TP02 İğne Uzunluğu |
150 mm |
TP08 İğne Uzunluğu |
70 mm |
MCU Spesifikasyonlar |
|
Bağlantı |
Ethernet ya da USB ile LAN |
Kullanıcı Arayüzü |
Web sayfası |
Nominal Çalışma Voltajı |
10 – 16 VDC |
MCU Nominal Çalışma Sıcaklığı |
(-25) – (+50) oC |
IP Koruma Sınıfı |
IP 54 |
Örnekleme Hızı |
2 Hz |
Güç Ünitesi Spesifikasyonları |
|
Giriş |
100 – 240 VAC 50/60 Hz |
Giriş Fiş Tipi |
Type C/F (EU) |
Çıkış |
12 VDC 2.5 A |
IP Koruma Sınıfı |
IP 40 |
