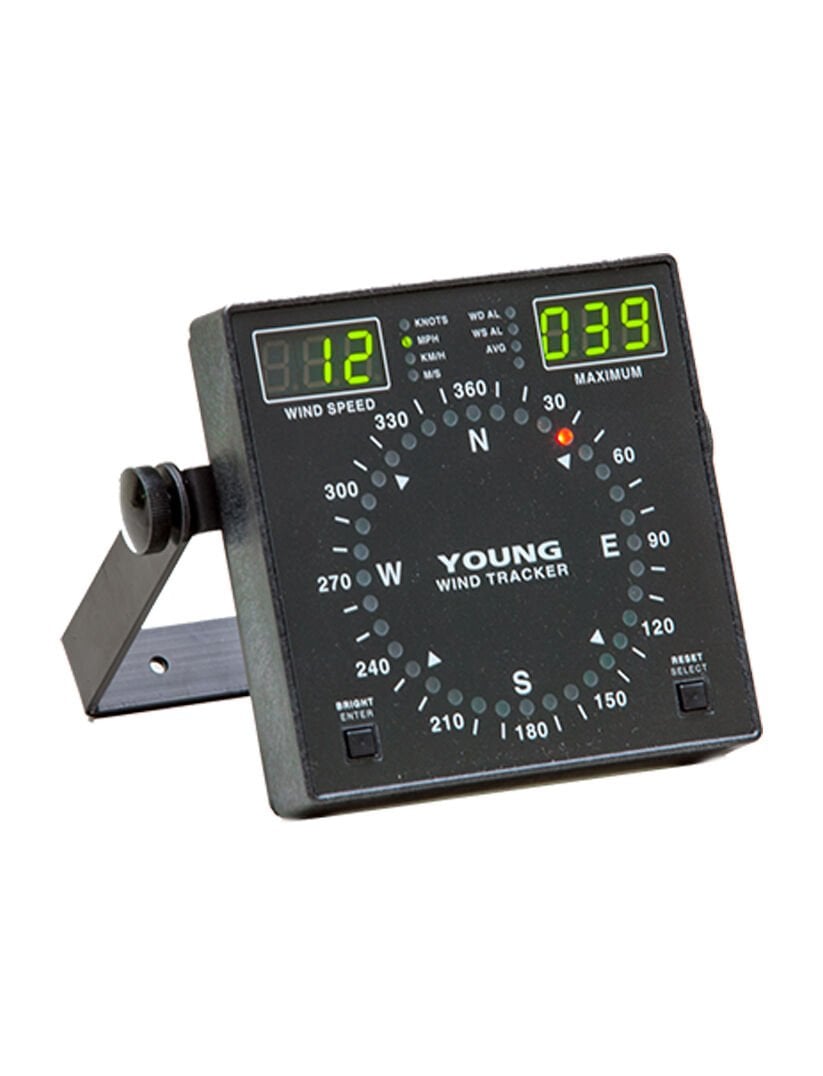

06201 Wind Tracker
Genel Bilgi
RM Young 06201 Wind Tracker rüzgar takip cihazı, geniş bir uygulama yelpazesinde kullanılmak üzere gelişmiş özelliklere sahip kompakt bir rüzgar hızı ve yönü göstergesidir. Çoğu RM Young rüzgar sensörüyle (voltaj çıkışlı modeller hariç) uyumlu olan bu cihaz, anlık rüzgar hızı ve maksimum rüzgar hızı değerlerini mph, m/s, km/sa veya knot seçenekleriyle gösterir. Rüzgar yönü, hem mevcut yönü hem de değişkenliği gösteren çok renkli LED'lerden oluşan dairesel bir pusula deseni üzerinde gösterilir. Ön panel kontrolleri, parlaklık ayarını ve maksimum rüzgar hızı değerinin sıfırlanmasını sağlar. Voltaj çıkışları (0-5 VDC, 0-100 m/s ve 0-360 dereceyi temsil eder) standarttır. Dahil edilen çift güç kaynağı, 110 VAC veya 230 VAC besleme voltajlarıyla uyumludur. Rüzgar Takip Cihazı, ortalama değerleri gösterecek şekilde etkinleştirilebilir. Rüzgar hızı ve yönü için alarm rölesi bağlantıları mevcuttur. Tek bir sensörle birden fazla ekran kullanılabilir. Bu ekran, dikey bölmelere veya duvar yüzeylerine kolay montaj için çok kompakttır.
İsteğe bağlı Model 06280 Raf Montaj Paneli, standart 19 inçlik raf tipi gösterge paneline takılmak üzere mevcuttur (Model 06282 Raf Montaj Paneli iki ekran barındırır).
Model 06260 Muhafaza, hava koşullarına dayanıklıdır ve ekran için ek nem ve toz koruması sağlar.
Teknik Özellikler
|
Rüzgar Hız Ölçüm Aralığı |
0-100 m/s (0-224 mph) (0-360 km/hr) (0-194 knots) |
|
Rüzgar Yön Ölçüm Aralığı |
0 - 360° |
|
Voltaj Çıkış |
0-5 VDC = 0-100 m/s 0-5 VDC = 0-360° or 0-540° |
|
Seri Giriş / Çıkış |
Ana-uzaktan ekran için özel ikili I/O veya Harici cihaz için basit ASCII metin çıktısı: ss.s ddd ss.s: rüzgar hızı (m/s) ddd: rüzgar yönü (derece) RS-485 yarı çift yönlü, 9600 baud, 8-1-n, no handshaking |
|
Alarm Röleleri |
Rüzgar hızı ve rüzgar yönü için normalde açık kontaklar Kontak değerleri: Maksimum 24 VAC veya 30 VDC, 5A dirençli, maksimum 2A endüktif |
|
Remote Gösterim |
16 max |
|
Güç Gereksinimi |
12-30 VDC, 4.5 W |
|
Boyutlar |
144 x 144 x 36 mm |
|
Ağırlık |
0.4 kg |
