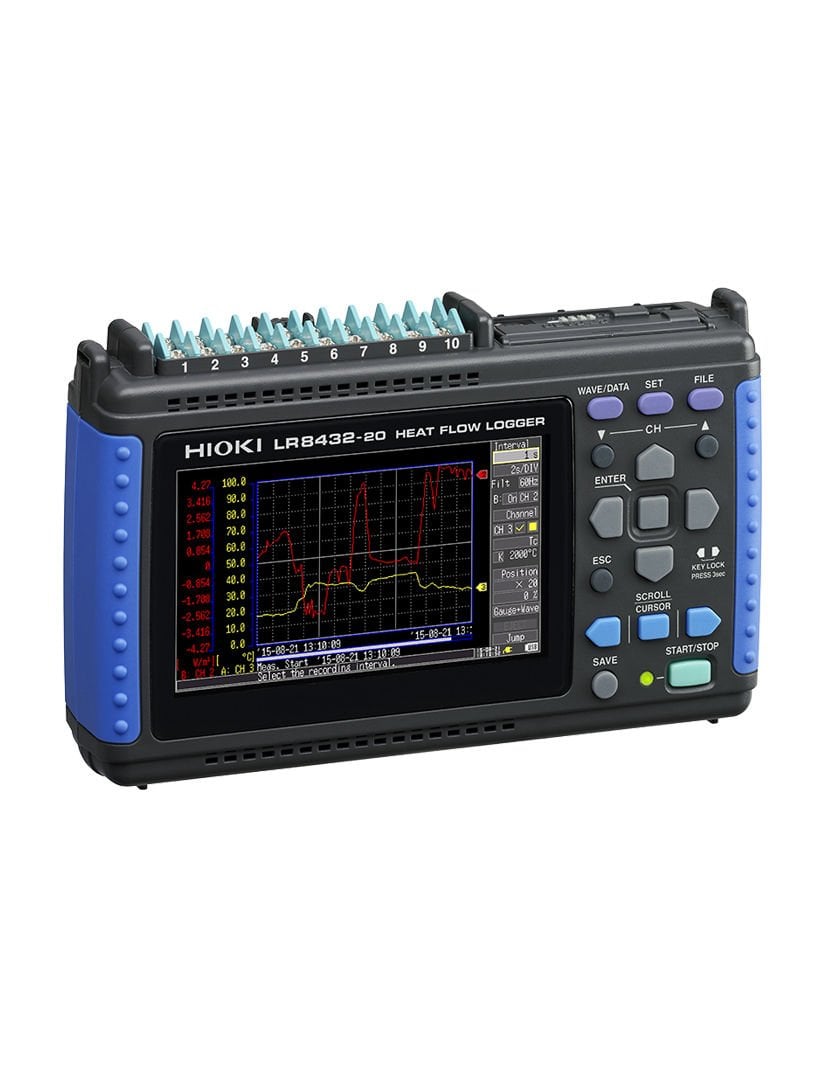

LR8432 Veri Kaydedici (Data Logger)
Hioki LR8432, özellikle ısı akısı ölçümü için tasarlanmış, el tipi 10 kanallı bir veri kaydedicidir. Isı Akısı Kaydedici, yalıtım performansını değerlendirmek ve sıcaklık değişiminin nedenlerini analiz etmek için idealdir.
Teknik Özellikler
|
Isı Akısı Ölçümü Fonksiyonları |
- Kolay ölçekleme ayarları: Isı akısı sensörünün hassasiyetini doğrudan girin - Hesaplamalar: Sıcaklık ve ısı akısının analizi için dalga formu işleme fonksiyonu (Basit ortalama, hareketli ortalama, entegrasyon, ısı iletim katsayısı), Sayısal hesaplamalarla entegrasyon |
|
Analog Girişler |
[Kanal sayısı] Tarama giriş yöntemi kullanılarak 10 izole edilmiş analog kanal (M3 mm çaplı vida terminal bloğu) [Gerilim ölçüm aralığı] ±10 mV ila ±60 V, 1-5V, Maksimum çözünürlük 500 nV [Sıcaklık: termokupllar] −200 ˚C ila 1800 ˚C (sensöre bağlı olarak), termokupllar (K, J, E, T, N, R, S, B), Maksimum çözünürlük 0,1 ˚C [Nem] mevcut değil [İzin verilen maksimum giriş] 60 V DC [Giriş kanalları arasındaki maksimum nominal voltaj] [Toprağa maksimum nominal voltaj] 30 AC Vrms, 60 V DC (giriş kanalı terminalleri arasındaki ve terminallerden şasi toprağına hasarsız maksimum voltaj) |
|
Pulse Girişler |
[Kanal sayısı] 4 darbe giriş kanalı (BAĞLANTI KABLOSU 9641 gerektirir, tüm darbe girişleri ana üniteyle ortak zemini paylaşır) [Toplam darbeler] 0 ila 1000M (sayım) (Voltajsız 'a' kontağı, açık kollektör veya voltaj girişi), Maksimum çözünürlük 1 darbe [Dönme sayısı] 0 ila 5000/n (r/s), Çözünürlük 1/n (r/s) * n = dönüş başına darbe (1 ila 1.000) [İzin verilen maksimum giriş] 0 ila 10 V DC [Giriş kanalları arasındaki maksimum nominal voltaj] [Toprağa maksimum nominal voltaj] İzole edilmemiş |
|
Kayıt Aralığı |
10 ms ile 1 saat arası, 19 seçim (Her kayıt aralığında tüm giriş kanalları yüksek hızda taranır) |
|
Seçilebilir Filtreler |
50 Hz, 60 Hz veya KAPALI (analog kanallarda yüksek frekansların dijital filtrelenmesi) |
|
Hafıza Kapasitesi |
Dahili depolama: 3,5 M-words, Harici depolama: CF kart veya USB bellek çubuğu (sadece HIOKI CF kartlarının doğru çalışması garanti edilir) |
|
Harici Arayüz |
USB 2.0 mini-B yuvası ×1; İşlevler: Bilgisayardan kontrol, Takılı CF kartından bilgisayara dosya aktarımı (USB iletişimi yoluyla bağlı USB bellek çubuğundan bilgisayara dosya aktarımı yapılamaz), CF kartı ve USB bellek çubuğu arasında veri kopyalama |
|
Gösterge |
4.3 in WQVGA-TFT renkli LCD (480 × 272 nokta) |
|
Fonksiyonlar |
Verileri gerçek zamanlı olarak CF Karta veya USB belleğe kaydetme, Sayısal Hesaplamalar, vb. |
|
Güç Kaynağı |
AC Adaptörü Z1005: 100 ila 240 VAC (50/60 Hz), 30 VA Maks. (AC adaptörü dahil), 10 VA Maks. (sadece ana ünite) Pil Paketi 9780: Sürekli kullanım 2,5 saat (25°C/77°F),3 VA Max. Harici güç kaynağı: 10 ila 16 V, 10 VA Max. |
|
Sürekli çalışma süresi ([Kapasite] Her kanal için 500.000 veri öğesi) (23˚C) |
2,5 ay (1 dakikalık kayıt aralığı, Bluetooth® KAPALI), 7 gün (1 saniyelik kayıt aralığı, Bluetooth® AÇIK), 2 gün |
|
Boyutlar |
176 x 101 x 41 mm |
|
Ağırlık |
550 g |
