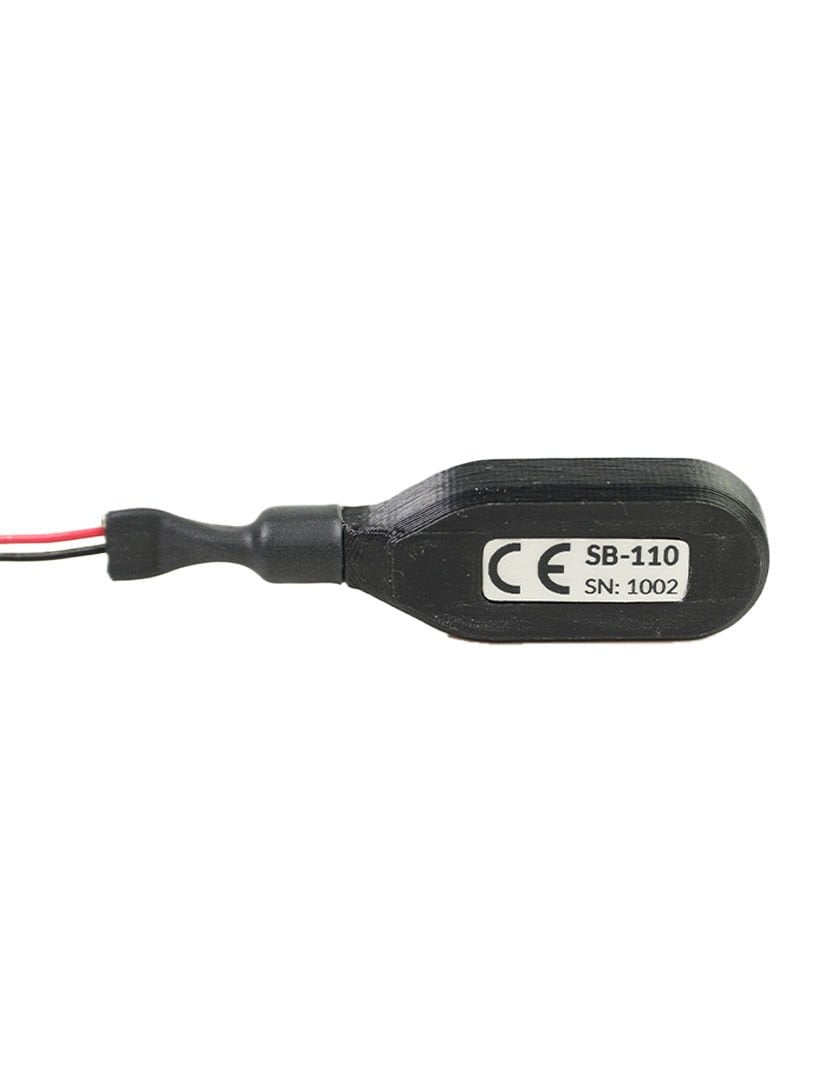

SB-110 Barometrik Basınç Sensörü
Genel Bilgi
SB-110 barometrik basınç sensörleri, küçük ve kullanışlı bir sensörde mükemmel performans ve uygun fiyatı bir araya getirir. Sensör, tek başına bir ürün olarak iyi çalışır veya oksijen sensörlerimiz gibi barometrik basınçtan etkilenen sensörlerle birleştirilebilir. SB-110, kompakt epoksi plastik/paslanmaz çelik bir muhafazaya monte edilmiş bir silikon kapasitif algılama elemanı ve sinyal işleme devresinden ve bir ölçüm cihazına bağlanmak için kablolardan oluşur. Sensörler hava koşullarına dayanıklıdır ve ölçüm cihazıyla aynı muhafaza içinde (örneğin, veri kaydedici veya kontrolör) muhafaza edildiğinde sürekli barometrik basınç ölçümü için tasarlanmıştır. Tipik uygulamalar arasında hava durumu ağlarında basınç ölçümü, genellikle hava durumu tahmini ve basınç değişikliklerine duyarlı sensörlerin çıkışını düzeltmek yer alır. SB-110 basınç sensörleri, barometrik basınca doğrudan orantılı bir analog voltaj çıkışı verir.
Teknik Özellikler
|
Ölçüm Aralığı |
15 – 115 kPa |
|
Maruz Kalınabilecek Max. Basınç |
400 kPa (daha yüksek basınç cihaza zarar verir) |
|
Hassasiyet |
45 mV / kPa (0.45 mV / 0.01 kPa) |
|
Kalibrasyon Faktörü |
0.0224 kPa / mV |
|
Ölçüm Belirsizliği |
± 1.5 |
|
Ölçüm Tekrarlanabilirliği |
< % 0.1 |
|
Uzun Vadeli Sapma |
< % 1 / yıl |
|
Non-Lineerlik |
< % 1 |
|
Isınma Süresi |
20 ms |
|
Yanıt Süresi |
1 ms |
|
Sıcaklık Yanıtı |
% 0.01 / oC |
|
Çalışma Koşulları |
(-40) – (+100) oC, % 0-100 RH (yoğuşmasız) |
|
Giriş Voltaj Gereksinimi |
4.75 – 5.25 VDC |
|
Çıkış Voltaj Gereksinimi |
0.2 – 4.7 VDC |
|
Çekilen Akım |
6 mA DC (Tipik), 10 mA DC (Max) |
|
Boyutlar |
187 x 17 x 9 mm |
|
Ağırlık |
5 g |
|
Kablo |
12 m pigtail |
