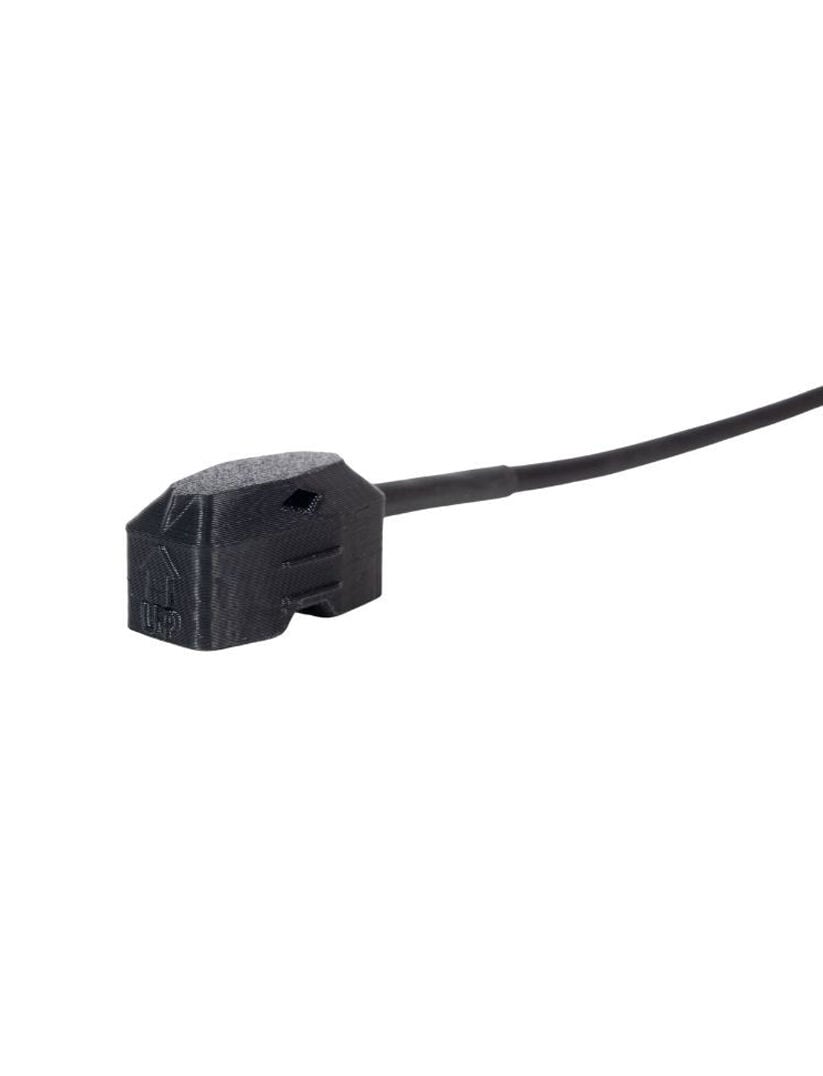

SB-120 Barometrik Basınç Sensörü
Genel Bilgi
SB-120 barometrik basınç sensörleri, küçük ve kullanışlı bir sensörde mükemmel performans ve uygun fiyatı bir araya getirir. Sensör, tek başına bir ürün olarak iyi çalışır veya oksijen sensörlerimiz gibi barometrik basınçtan etkilenen sensörlerle birleştirilebilir. Tipik uygulamalar arasında hava durumu ağlarında basınç ölçümü, genellikle hava durumu tahmini ve basınç değişikliklerine duyarlı sensörlerin çıkışını düzeltmek yer alır. SB-120 basınç sensörleri, barometrik basınca doğrudan orantılı bir analog voltaj çıkışı verir. SB-120 hava koşullarına dayanıklıdır ve dış mekan kullanımı için tasarlanmıştır.
Standart bağlantı kablosu uzunluğu 15 cm'dir; bu, sensörü ölçüm cihazıyla (örneğin, veri kaydedici veya kontrol cihazı) aynı muhafaza içine yerleştirirken kullanışlıdır. Bunu yaparken, muhafaza içindeki havanın dışarıdaki ortam havasıyla eşleşmesi için muhafaza tamamen kapatılmamalıdır.
Teknik Özellikler
|
Ölçüm Aralığı |
15 – 115 kPa |
|
Maruz Kalınabilecek Max. Basınç |
400 kPa (daha yüksek basınç cihaza zarar verir) |
|
Hassasiyet |
45 mV / kPa (0.45 mV / 0.01 kPa) |
|
Kalibrasyon Faktörü |
0.0224 kPa / mV |
|
Ölçüm Belirsizliği |
± 1.5 |
|
Ölçüm Tekrarlanabilirliği |
< % 0.1 |
|
Uzun Vadeli Sapma |
< % 1 / yıl |
|
Non-Lineerlik |
< % 1 |
|
Isınma Süresi |
20 ms |
|
Yanıt Süresi |
1 ms |
|
Sıcaklık Yanıtı |
% 0.01 / oC |
|
Çalışma Koşulları |
(-40) – (+100) oC, % 0-100 RH (yoğuşmasız) |
|
Giriş Voltaj Gereksinimi |
4.75 – 5.25 VDC |
|
Çıkış Voltaj Gereksinimi |
0.2 – 4.7 VDC |
|
Çekilen Akım |
6 mA DC (Tipik), 10 mA DC (Max) |
|
Boyutlar |
33.5 x 19.1 x 17.8 mm |
|
Ağırlık |
5 g |
|
Kablo |
5 m |
