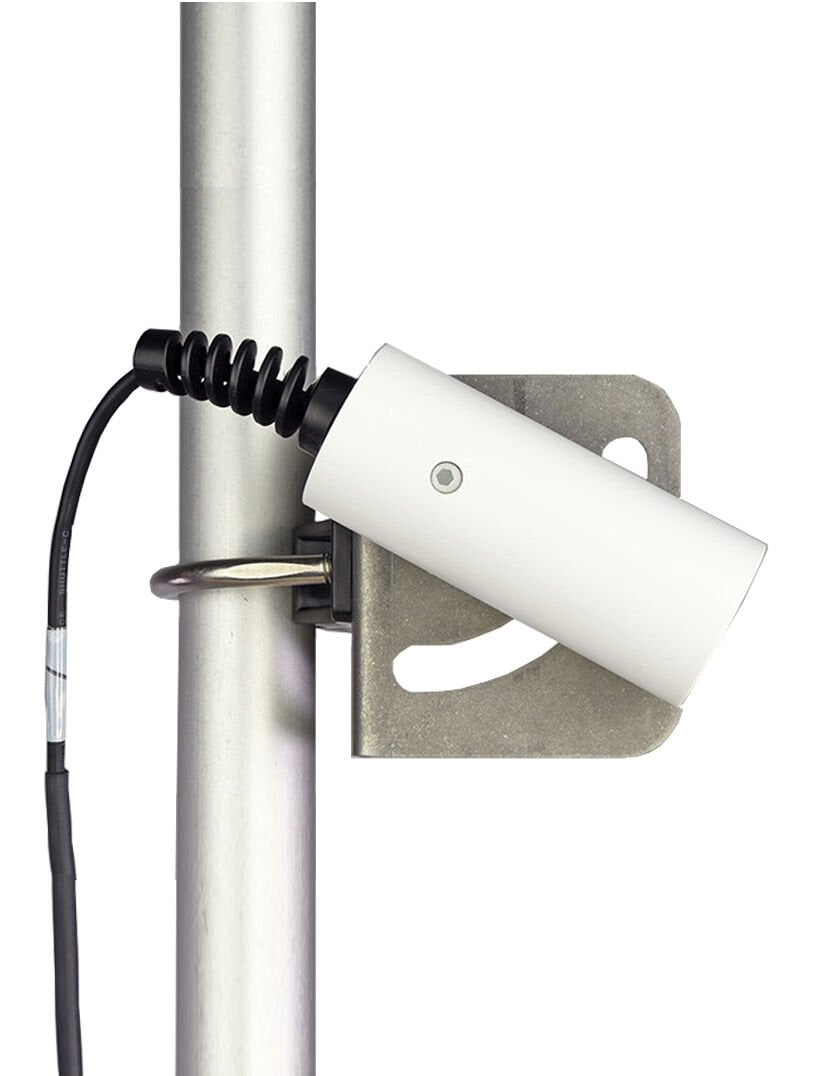

SIL-4H1-SS Yatay / Dikey Görüş Alanlı Infrared Sıcaklık Ölçer (SDI-12 Çıkış)
SIL-4H1, yatay ve dikey görüş alanlı, SDI-12 dijital çıkışa sahip, commercial grade bir infrared sıcaklık ölçerdir. SIL-4H1, veri kaydedicilere ve kontrolörlere kolay bağlantı için önceden lehimlenmiş pigtail uçlarla sonlanan yüksek kaliteli kabloya sahiptir. Sensörün benzersiz geometrisi, yatay/yatay yönde 32°'lik geniş bir yarı açılı görüş alanı ve dikey/yatay yönde 13°'lik bir yarı açılı görüş alanı sağlar. Bu, kullanıcının ufkun üstünü görmeden sensörü daha sığ açılarla monte etmesini ve ölçülen alanı en üst düzeye çıkarmasını sağlar. Sensörün tepki süresi 0,1 saniyedir. SIL-4H1, Montaj için Apogee AM-250 montaj aparatı kullanılır.
Tipik uygulamalar arasında bitki su durumu tahmininde kullanılmak üzere bitki örtüsü sıcaklığı ölçümü, buzlanma koşullarının belirlenmesi için yol yüzeyi sıcaklığı ölçümü ve enerji dengesi çalışmalarında karasal yüzey (toprak, bitki örtüsü, su, kar) sıcaklığı ölçümü yer almaktadır.
IR sensörü kalkanından çıkarılabilir ve dikey veya yatay yöne döndürülebilir.
Teknik Özellikler
|
Giriş Voltajı |
5.5 – 24 V DC |
|
Çekilen Akım |
1.5 mA (çalışma akımı), 2.0 mA (aktif) |
|
Kalibrasyon Belirsizliği (0 - 50oC) |
0.2oC (Hedef ve detektör arasında sıcaklık farkı < 20 oC iken) |
|
Tekrarlanabilirlik |
< 0.05oC |
|
Kararlılık (Uzun Vade Sapması) |
Germanyum filtre temiz tutulduğu sürece yılda %2'den az bir eğim gösterir. |
|
Yanıt Süresi |
0.6s (Detektör sinyalinin step değişimi olan %95’e ulaşması) |
|
Görüş Alanı |
32°C yatay, 13°C dikey |
|
Spektral Ölçüm Aralığı |
8 - 14 μm (atmosferik pencereye tekabül eden) |
|
Çalışma Koşulları |
(-50) - (+80) oC, 0 - 100 % RH (yoğuşmasız) |
|
Boyutlar |
23 mm çap ve 60 mm uzunluk |
|
Ağırlık |
190 g |
