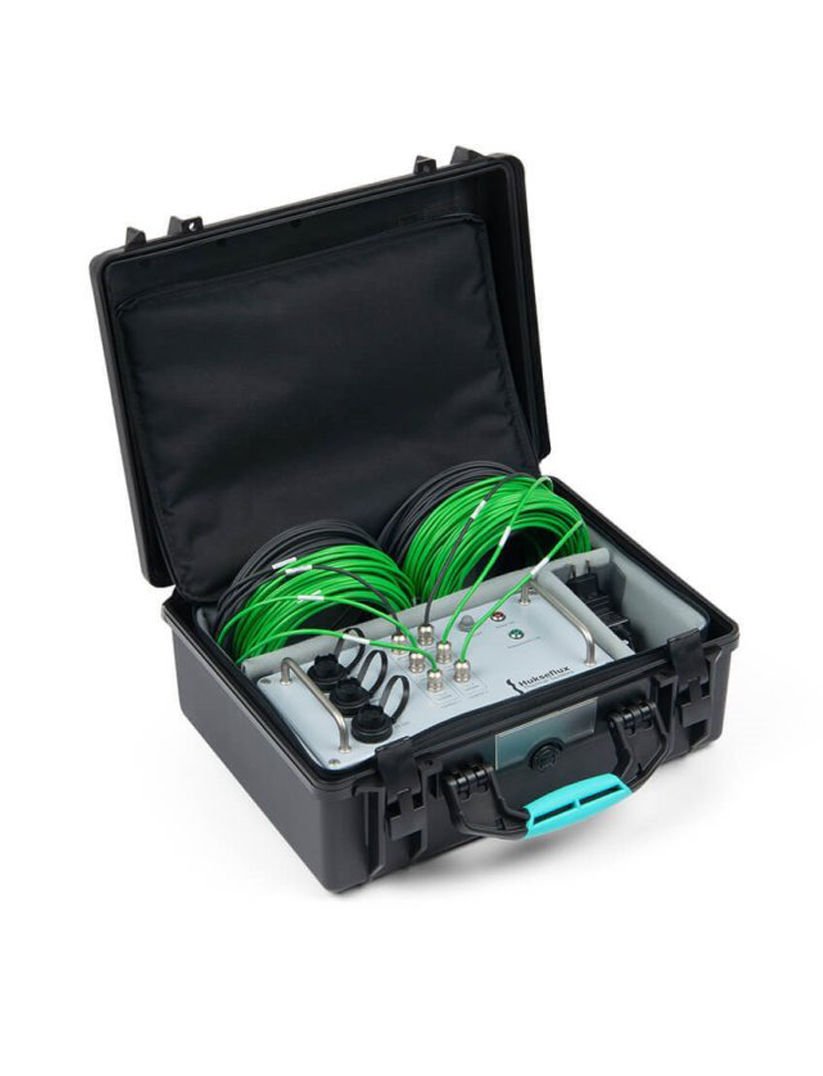

TRSYS20 Termal Direnç Ölçüm Sistemi
TRSYS20, bina yapısı bileşenlerinin termal direncini (R değeri), termal iletkenliğini (Λ değeri) ve termal geçirgenliğini (U değeri) yerinde (sahada) belirlemede kullanılan yüksek doğrulukta bir ölçüm sistemidir. Sistem çoğunlukla ISO 9869, ASTM C1046 ve ASTM C1155 standart uygulamalarına göre ölçümler için kullanılır. TRSYS20, yüksek çözünürlüklü elektronik, HFP01 model iki ısı akısı sensörü ve diferansiyel sıcaklık ölçümleri için iki çift eşleştirilmiş termokupl ile donatılmıştır.
Uygulama Alanları
|
Ölçülen Değer |
Isı Akısı (2 x), Sıcaklık (4 x), Sıcaklık farkı (2 x) |
|
TRSYS20 Spesifikasyonlar |
|
|
Kalibrasyon Belirsizliği |
± %3 (k=2) |
|
Ölçüm Çözünürlük |
0.02 W/m2 |
|
Guard Genişlik / Kalınlık oranı |
5 m/m (ISO 9869 D.3.1’e uygun olarak) |
|
Doğruluk |
< ± 0.1 oC (ISO 9868 5.2’ye uygun olarak) |
|
Ölçüm Çözünürlük |
0.02 oC |
|
Termokupl Tipi |
IEC 60584-3:2007 type KX |
|
Tolerans Sınıfı |
Class II |
|
Yapının R-değeri ve U-değerine karar vermek için gerekli data analizi |
Kullanıcı tarafından ISO ve ASTM standartlarına göre belirlenir. |
|
Kullanılan Ölçüm Sistemini Belirleyen Standartlar |
ISO 9869 ve ASTM C1155 / C1046 |
|
Ölçüm lokasyonu adedi |
2 |
|
Lokasyon başına kablo uzunluğu |
Lokasyon 1 : 10m, lokasyon 2 : 20 m |
|
Nominal çalışma sıcaklığı HFP01 ve TC |
(-30) - (+70) oC |
|
Ölçüm süre aralığı |
> 3 gün |
|
Veri depolama kapasitesi |
> 30 gün |
|
MCU Spesifikasyonlar |
|
|
Bağlantı |
Ethernet ile LAN bağlantısı, USB ile bilgisayara |
|
Grafik Kullanıcı Arayüzü |
Web sayfası |
|
Uygun Web Browserlar |
Chrome, Firefox, Internet Explorer, Opera, Safari |
|
Nominal Çalışma Gerilimi MCU |
10 - 16 VDC |
|
IP Sınıfı |
IP 54 |
|
PSU Spesifikasyonları |
|
|
Giriş Voltajı |
110-220 VAC, 50 / 60 Hz |
|
IP Sınıfı |
IP 22 |
